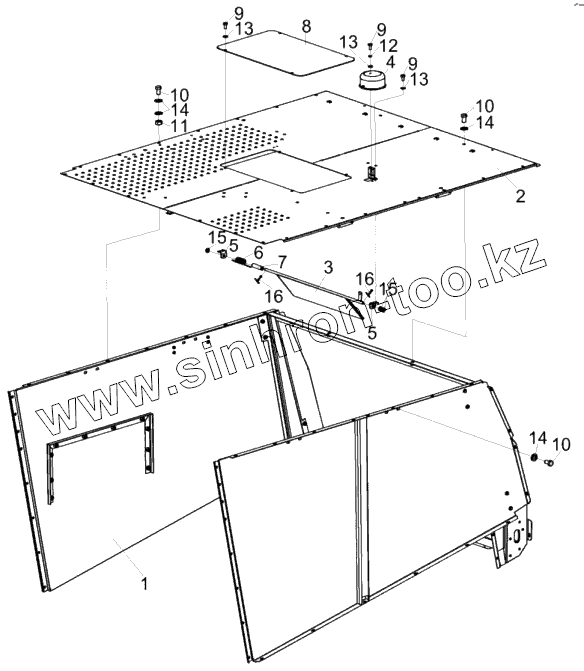

Каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 1. Капот задний КЗК-1420-0228000

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

9

9

10

10

10

11

12

13

13

13

14

14

14

15

15

16

16

Позиция на иллюстрации	Заводской номер детали		Название детали
КЗК-1420-0228000	КЗК-1420-0228000		Капот задний
1	КЗК-1420-0228010		Рама
2	КЗК-1420-0228030		Крыша
3	КЗК0100650А		Заслонка
4	КЗК0100467-03		Крышка
5	КЗК0100513		Уголок
6	КЗК0100621		Пружина
7	КЗК0100828		Втулка
8	КЗК-12-0100431-01		Крышка
9	БолтМ6-6eх12-7798		Болт М6-6eх12-7798
10	БолтМ10-6eх16-7796		Болт М10-6eх16-7796
11	ГайкаМ10-6G-5915		Гайка М10-6G-5915
12	Шайба6.65Г-6402		Шайба 6.65Г-6402
13	ШайбаC.6.01-11371		Шайба C.6.01-11371
14	ШайбаC.10.01-11371		Шайба C.10.01-11371
15	ШайбаC.12.01-11371		Шайба C.12.01-11371
16	Шплинт3,2х20-397		Шплинт 3,2х20-397

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
