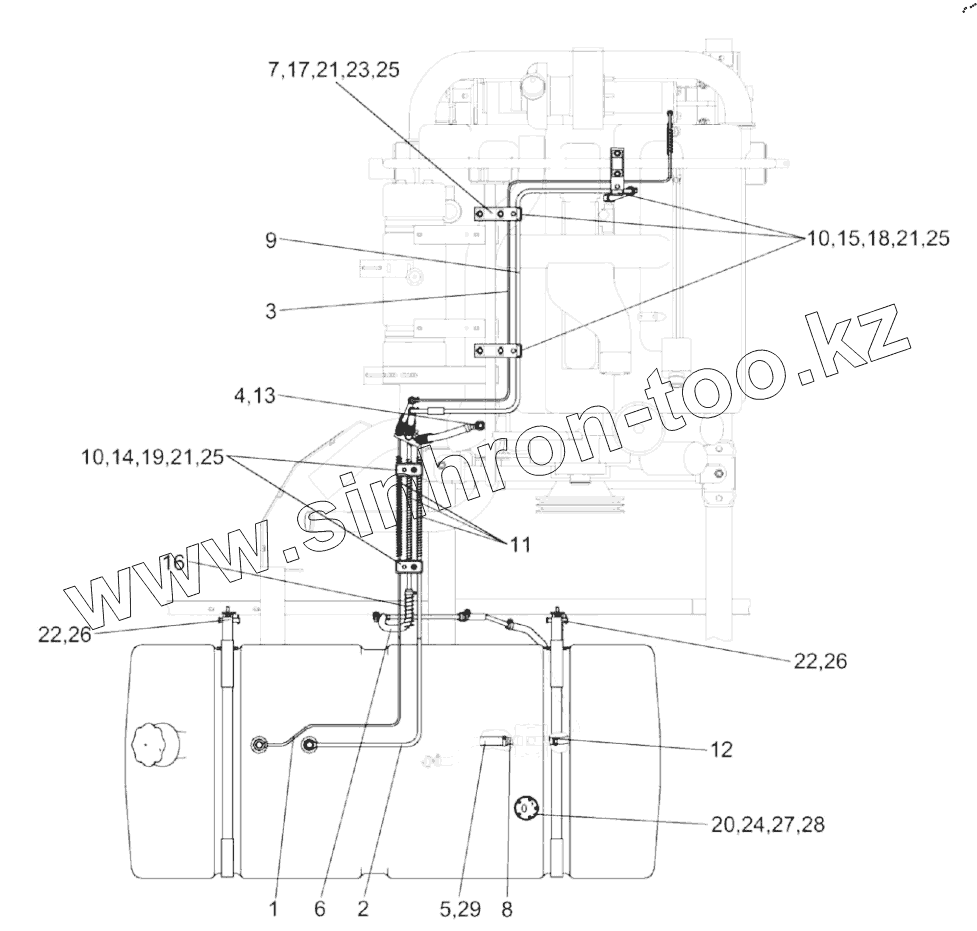

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1. Установка бака топливного КЗК-12-0126600

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

12

13

14

15

16

17

18

19

20

21

21

21

22

22

23

24

25

25

25

26

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
КЗК-12-0126600	КЗК-12-0126600		Установка бака топливного
1	КЗК-12-0126420		Топливопровод сливной
2	КЗК-12-0126430		Топливопровод сливной
3	КЗК-12-0126440		Топливопровод сливной
4	УЭС 0500200		Штуцер
5	КЗК-12-0126004		Рукав 16х25-1,6-10362
6	КЗК-12-0126005		Рукав 12х20-1,6-10362
7	КЗК-12-0126438		Кронштейн
8	КЗК-12-0126601		Штуцер
9	КЗК-12-0126831		Топливопровод заборный
10	КЗР 0600009-01		Прокладка
11	КИЛ 0123601-01		Оплетка
12	КИЛ 0138612А		Штуцер
13	УЭС 0500003-01		Шайба
14	УЭС 0602009А		Брус
15	УЭС 0602012А		Брус
16	УЭС-6-0400619		Оплетка
17	Болт М8-6eх25-7796		Болт М8-6eх25-7796
18	Болт М8-6eх50-7796		Болт
19	Болт М8-6eх40-7802		Болт
20	Винт B.М5-6eх14-17473		Винт
21	Гайка М8-6G-5915		Гайка М8-6G-5915
22	Ось 6-12 b12х60-9650		Ось
23	Шайба 8Т 65Г-6402		Шайба 8Т 65Г-6402
24	Шайба C.5.01-11371		Шайба
25	Шайба C.8.01-11371		Шайба
26	Шплинт 3,2х18-397		Шплинт 3,2х18-397
27	Датчик ДУМП-03М		Датчик
28	200-3806026		Прокладка
29	TORRO 16-27/9 C7W2		Хомут червячный

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
