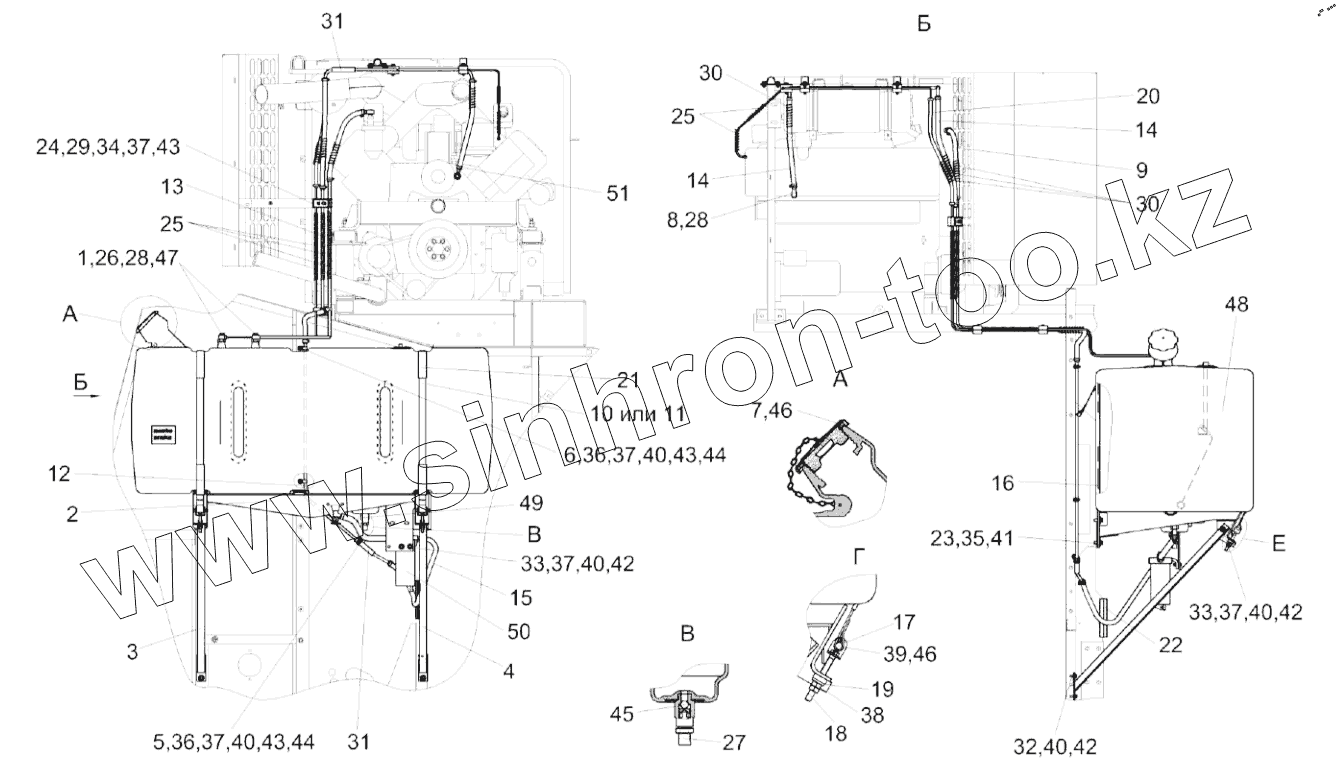

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1. Установка бака топливного КЗК-12-0126600

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
28
29
30
30
31
31
32
33
33
34
35
36
36
37
37
37
37
37
38
39
40
40
40
40
40
41
42
42
42
43
43
43
44
44
45
46
46
47
48
49
50
51
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-12-0126600 КЗК-12-0126600 Установка бака топливного
1 КЗК-12-0126410 Трубка
2 КЗК-12-0126610 Опора
3 КЗК-12-0126630 Раскос
4 КЗК-12-0126640 Раскос
5 КЗР 0700800-03 Хомут
6 КЗР 0700800-05 Хомут
7 КИС 0108610 Крышка
8 УЭС 0500200 Штуцер
9 КЗК-12-0126006 Рукав 12х20-1,6-10362
10 КЗК-12-0126504 Хомут
11 КЗК-12-0126504-01 Хомут
12 КЗК-12-0126821 Топливопровод заборный
13 КЗК-12-0126828 Топливопровод заборный
14 КВС-5-0103006 Рукав 12х20-1,6-10362
15 КЗК 0126006 Рукав
16 КЗК 0126007 Прокладка
17 КЗК 0126421А Кронштейн
18 КЗК 0126605 Болт
19 КЗК 0126606 Шайба
20 КЗК-10-0126001 Рукав
21 КЗК-10-0126002 Уплотнитель
22 КЗК-10-2-0126009 Уплотнение
23 КЗР 0202682 Шайба
24 КЗР 0600009-01 Прокладка
25 КИЛ 0123601-01 Оплетка
26 КИС 0118623А Болт специальный
27 МКС 0108612 Штуцер
28 УЭС 0500003-01 Шайба
29 УЭС 0602009А Брус
30 УЭС-6-0400619 Оплетка
31 УЭС-7-0602017 Рукав
32 Болт М8-6eх25-7796 Болт М8-6eх25-7796
33 Болт М8-6eх30-7796 Болт М8-6eх30-7796
34 Болт М8-6eх50-7796 Болт
35 Болт М12-6eх30-7796 Болт М12-6eх30-7796
36 Болт М8-6eх25-7802 Болт
37 Гайка М8-6G-5915 Гайка М8-6G-5915
38 Гайка М10-6G-5915 Гайка М10-6G-5915
39 Ось 6-12 b12х60-9650 Ось
40 Шайба 8Т 65Г-6402 Шайба 8Т 65Г-6402
41 Шайба 12Т 65Г-6402 Шайба 12Т 65Г-6402
42 Шайба C 8.01-6958 Шайба
43 Шайба C.8.01-11371 Шайба
44 Шайба C.10.01-11371 Шайба C.10.01-11371
45 Шарик 14,288-60-3722 Шарик
46 Шплинт 3,2х18-397 Шплинт 3,2х18-397
47 Прокладка 24 АД0-23358 Прокладка
48 КЗК-12-0126070-01 Бак топливный
49 ВС11-О Кран ВС11-О
50 204А-1115010 Фильтр грубой очистки топлива
51 TORRO 12-22/9 C7W3 Хомут червячный
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
