Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1. Площадка управления КЗК-12А-1-0119000А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
9
10
11
12
12
13
14
15
15
16
17
18

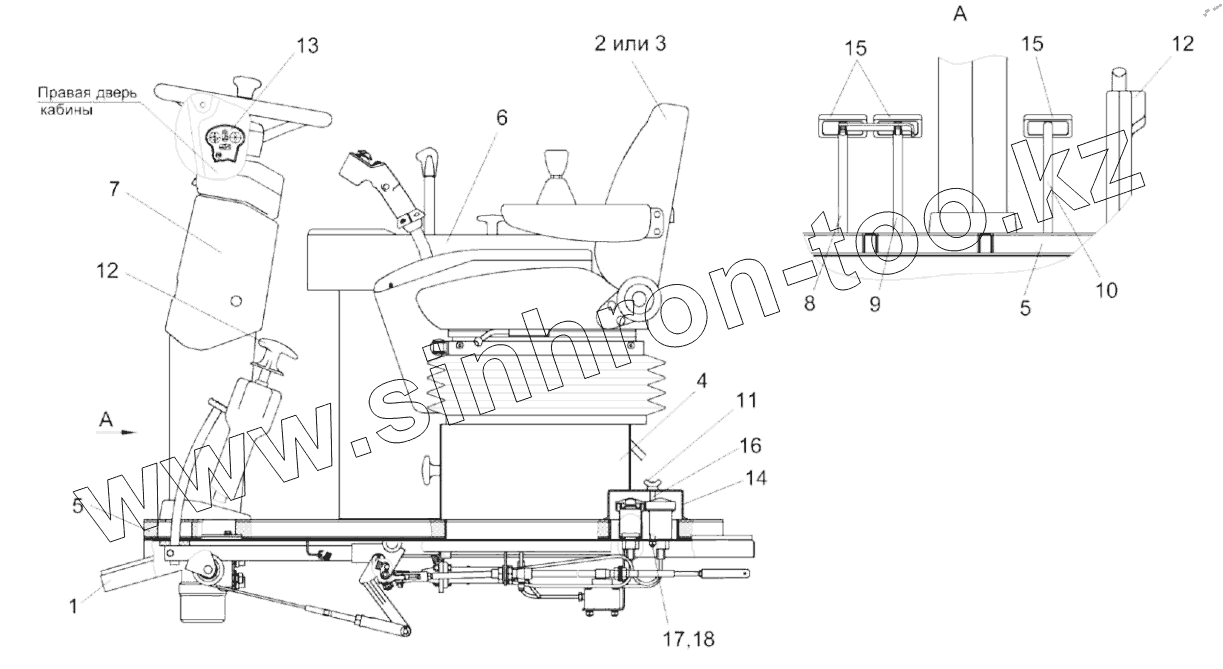

Позиция на иллюстрации Заводской номер детали Название детали
КЗК-12А-1-0119000А КЗК-12А-1-0119000А Площадка управления
1 КЗК-12-0119010А-01 Площадка
2 КЗК-12-0119290Б-02 Сиденье
3 КЗК-12-0119290Б-03 Сиденье
4 КЗК-12-0119300 Кронштейн
5 КЗК-12А-1-0119090 Коврик
6 КЗК-12А-1-0119500А Пульт управления
7 КЗК-12-12-0119230 Колонка рулевая
8 КВС-1-0129560 Рычаг
9 КВС-1-0129570 Рычаг
10 КВС-1-0129580 Рычаг
11 КИС 0120400 Гайка
12 УЭС 0300710 Колонка привода
13 КЗК-12-0119025 Мнемосхема
14 КВС-1-0129001 Крышка
15 КВС-1-0129042 Подушка
16 КВС-1-0129615 Шпилька
17 Гайка М8-6G-5915 Гайка М8-6G-5915
18 Шайба 8Т 65Г-6402 Шайба 8Т 65Г-6402
