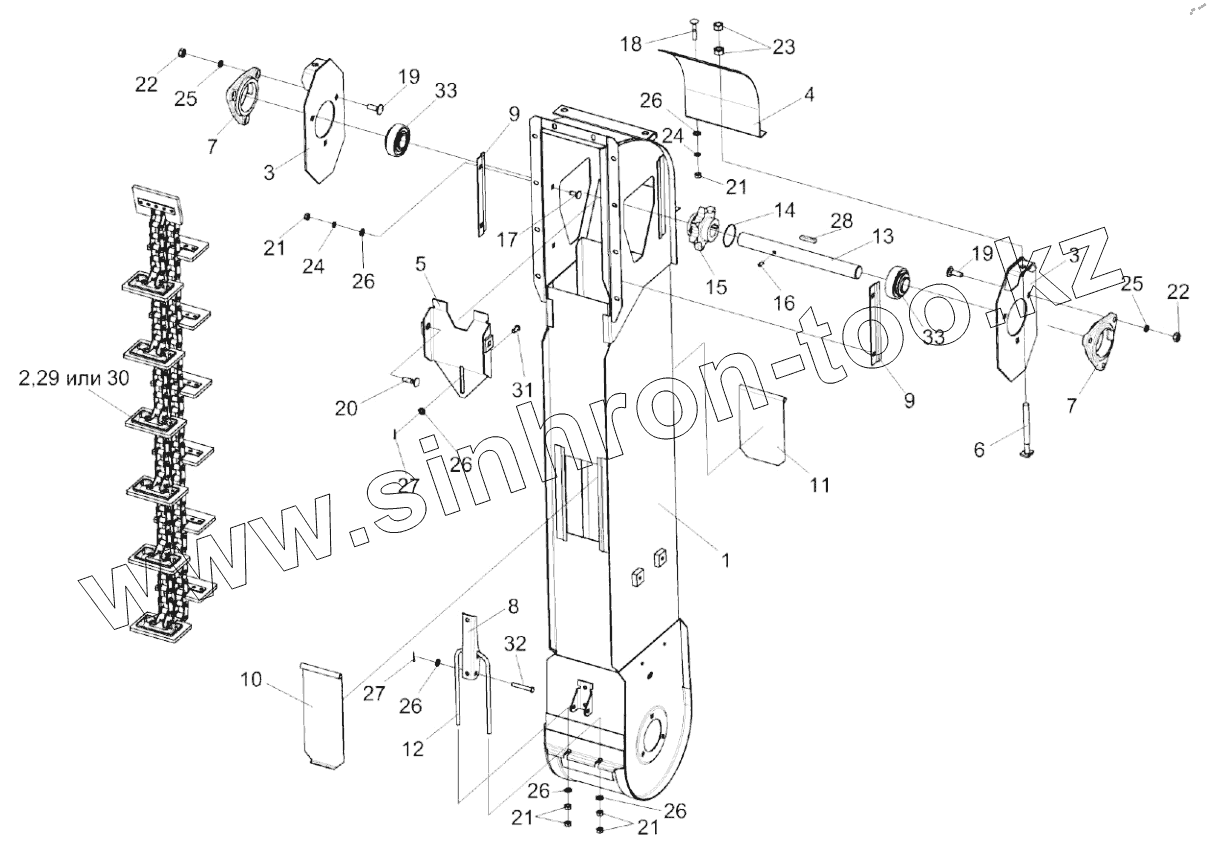

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1. Элеватор колосовой КЗК 0208000А-04

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

7

8

9

9

10

11

12

13

14

15

16

17

18

19

19

20

21

21

21

21

22

22

23

24

24

25

25

26

26

26

26

26

26

27

27

28

29

30

31

32

33

33

Позиция на иллюстрации	Заводской номер детали		Название детали
КЗК 0208000А-04	КЗК 0208000А-04		Элеватор колосовой
1	КЗК 0208010А-04		Корпус
2	КЗР 0208080В		Цепь элеватора
3	КЗР 0208070Б		Пластина
4	КЗР 0208090Б		Крышка
5	КЗР 0208120Б		Вставка
6	КЗР 0208240		Тяга
7	КЗР 0101106		Корпус подшипника
8	КЗР 0208432А		Рычаг защелки
9	КЗР 0208433А		Накладка
10	КЗР 0208441А		Крышка
11	КЗР 0208442		Крышка
12	КЗР 0208601А		Скоба защелки
13	КЗР 0208604Б-01		Вал
14	КЗК-10-0214607		Кольцо
15	КЗК-10-0218611-01		Звездочка
16	ПДВ 0123607-01		Винт
17	Болт М8-6ех20-7802		Болт М8-6ех20-7802
18	Болт М8-6ех35-7802		Болт
19	Болт М10-6ех30-7802		Болт М10-6ех30-7802
20	Болт М10-6ех40-7802		Болт М10-6ех40-7802
21	Гайка М8-6G-5915		Гайка М8-6G-5915
22	Гайка М10-6G-5915		Гайка М10-6G-5915
23	Гайка М12-6G-5915		Гайка М12-6G-5915
24	Шайба 8Т 65Г-6402		Шайба 8Т 65Г-6402
25	Шайба 10Т 65Г-6402		Шайба 10Т 65Г-6402
26	Шайба С.8.01-11371		Шайба С.8.01-11371
27	Шплинт 2х16-397		Шплинт 2х16-397
28	Шпонка 8х7х40-23360		Шпонка 8х7х40-23360
29	Звено С-ТРД-38-56		Звено
30	Звено С-ТРДУ-38-5600		Звено
31	Ось 6-8 b12х18-9650		Ось
32	Ось 6-8 b12х50-9650		Ось
33	1680206С17		Подшипник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
