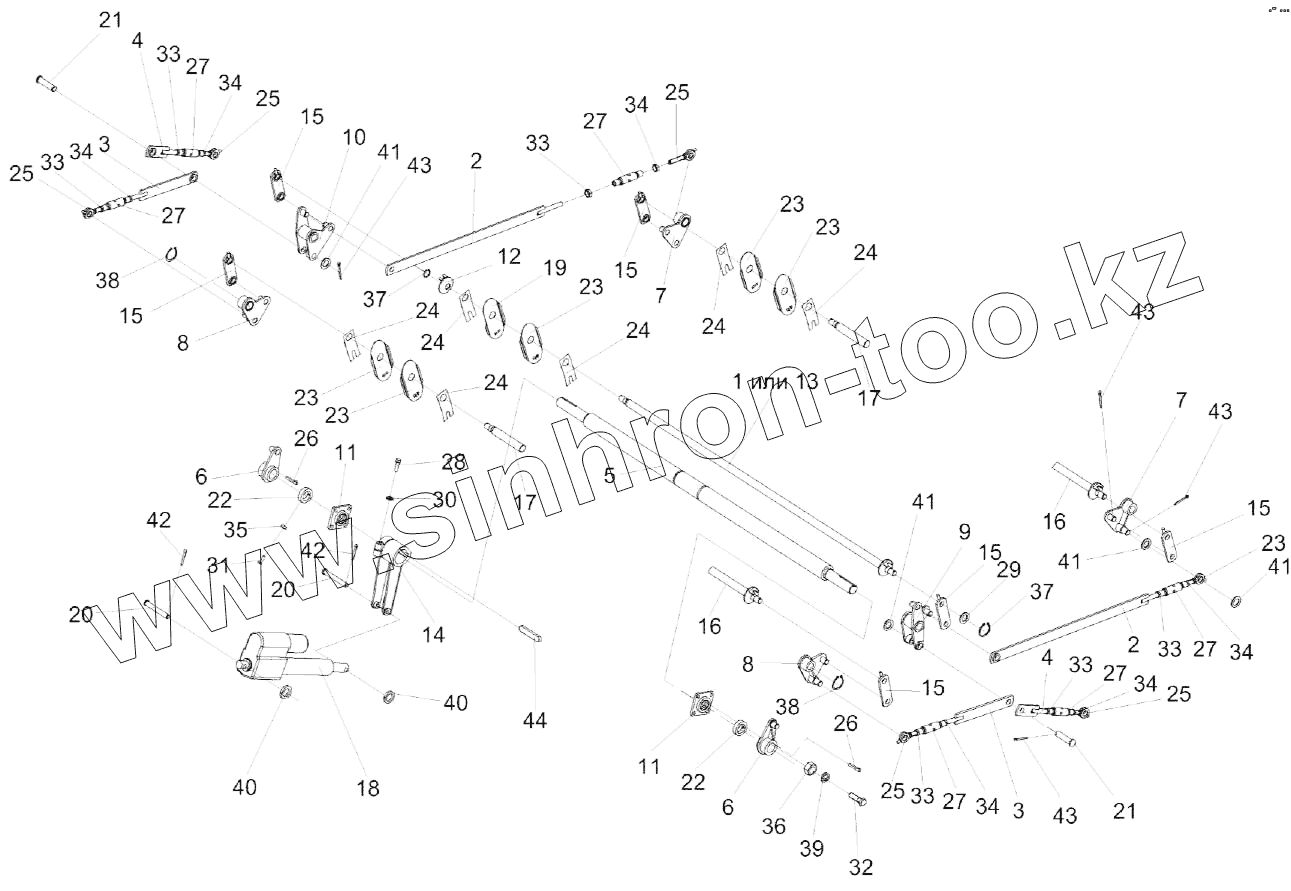

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1. Установка механизма подъема подбарабаний КЗК-12-0115000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
6
6
7
7
8
8
9
10
11
11
12
13
14
15
15
15
15
15
15
16
16
17
17
18
18
19
20
20
21
21
22
22
23
23
23
23
23
23
24
24
24
24
24
24
25
25
25
25
25
26
26
27
27
27
27
27
27
28
29
30
31
32
33
33
33
33
33
33
34
34
34
34
34
34
35
36
37
37
38
38
39
40
40
41
41
41
41
42
42
43
43
43
43
44
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-12-0115000 КЗК-12-0115000 Установка механизма подъема подбарабаний
1 КЗК-12-0115030 Фиксатор
2 КЗК-12-0115040 Стяжка
2 КЗК-12-0115050 Тяга
3 КЗК-12-0115040-01 Стяжка
3 КЗК-12-0115050-01 Тяга
4 КЗК-12-0115050-02 Тяга
4 КЗК-12-0115040-02 Стяжка
5 КЗК-12-0115200 Вал
6 КЗК-12-0115070 Рычаг
7 КЗК-12-0115080 Рычаг
8 КЗК-12-0115080-01 Рычаг
9 КЗК-12-0115090А Рычаг
10 КЗК-12-0115090А-01 Рычаг
11 КЗК-12-0115120 Опора
12 КЗК-12-0115130 Опора
13 КЗК-12-0115140 Фиксатор
14 КЗК-12-0115160 Рычаг
15 КЗК-12-0115170 Тяга
16 КЗК-12-0115180 Фиксатор
17 КЗК-12-0115180-01 Фиксатор
18 КЗК-10-0701400 Электромеханизм подбарабанья
18 КЗК-10-0701430 Электромеханизм подбарабанья
19 КЗК-12-0115421 Щиток
20 КЗК-12-0115611 Палец
21 КЗК-12-0115612 Палец
22 КЗК-10-0102625 Кольцо установочное
23 КЗК0115409 Щиток
24 КЗК0115411 Прижим
25 КЗК-12-0115619 Тяга
26 КЗК0115608 Шпонка
27 КЗК0115802 Втулка
28 КЗР0202608Б Болт
29 ПКК0100441 Шайба
30 УЭС0100607 Шайба
31 БолтМ8-6ех25-7796 Болт М8-6ех25-7796
32 БолтМ12-6ех40-7796 Болт
33 ГайкаМ16х1,5-6g-2526 Гайка М16х1,5-6g-2526
34 ГайкаМ16х1,5-LН-6g-2526 Гайка
35 ГайкаМ8-6g-5915 Гайка М8-6g-5915
36 ГайкаМ12-6g-5915 Гайка М12-6g-5915
37 В25-13942 Кольцо
38 В30-13942 Кольцо
39 Шайба12Т.65Г-6402 Шайба 12Т.65Г-6402
40 ШайбаС.12.01-11371 Шайба С.12.01-11371
41 ШайбаС.22.01-11371 Шайба С.22.01-11371
42 Шплинт4х22-397 Шплинт 4х22-397
43 Шплинт4х32-397 Шплинт 4х32-397
44 Шпонка18х11х100-23360 Шпонка 18х11х100-23360
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
