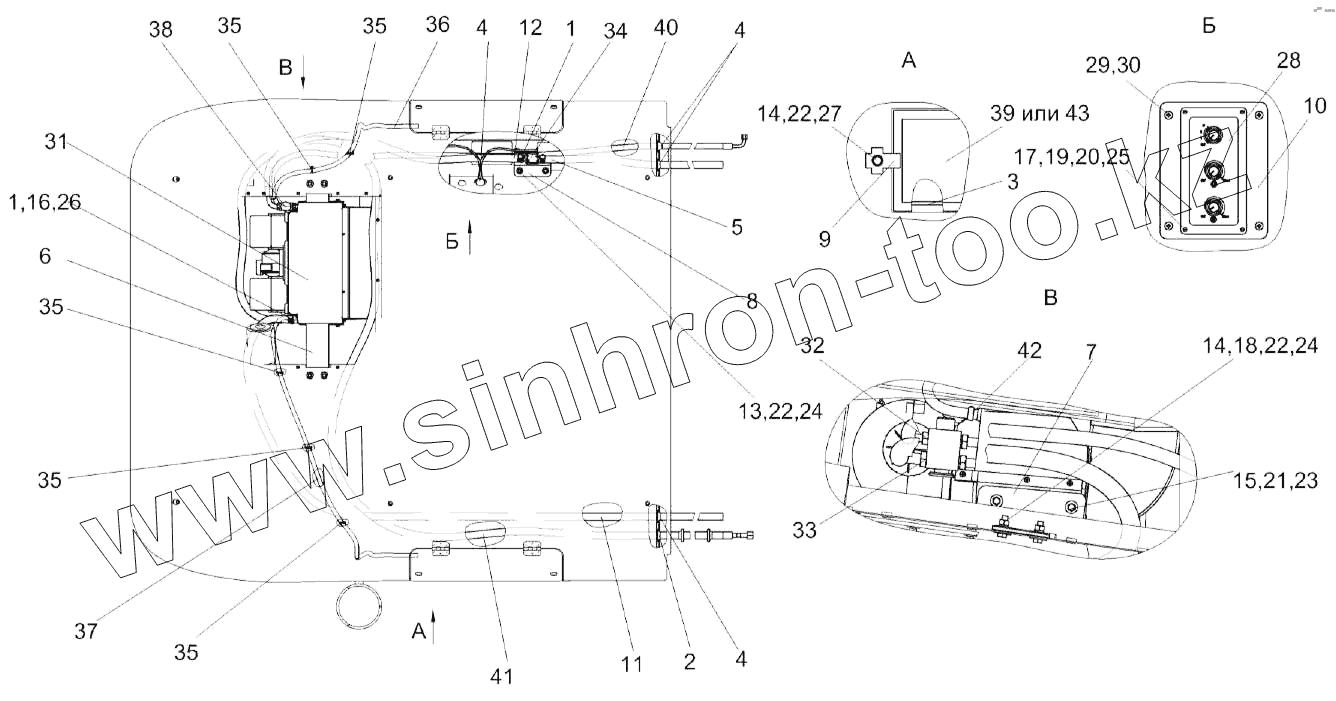

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1. Установка испарителя КЗК-12-4-0113020-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
4
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
22
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
35
35
35
35
36
37
38
39
40
41
42
43
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-12-4-0113020-01 КЗК-12-4-0113020-01 Установка испарителя
1 А23.02.260 Хомут стяжной
2 КЗК-12-0113220-01 Установка втулок
3 КВК0121009 Уплотнитель
4 КГС0120032-01 Втулка
5 КВК0121005 Шланг
6 КЗК-12-0113418А Кронштейн
7 КЗК-12-0113419А Кронштейн
8 КЗК-12-0113421 Кронштейн
9 КЗК-12-0113422 Прижим
10 КЗК-12-0120012 Панель
11 КЗК-10-0113024 Шланг
12 РНД0160012-91 Рукав
13 БолтМ8-6eх16-7796 Болт М8-6eх16-7796
14 БолтМ8-6eх25-7796 Болт М8-6eх25-7796
15 БолтМ6-6eх20-7798 Болт М6-6eх20-7798
16 Винт4х10.01-10621 Винт 4х10.01-10621
17 ВинтB.М3-6eх18-17473 Винт B.М3-6eх18-17473
18 ГайкаМ8-6g-5915 Гайка М8-6g-5915
19 ГайкаМ3-6g-5927 Гайка М3-6g-5927
20 Шайба3.65Г-6402 Шайба 3.65Г-6402
21 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
22 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
23 ШайбаC6.01-6958 Шайба C 6.01-6958
24 ШайбаC8.01-6958 Шайба C 8.01-6958
25 ШайбаC.3.01-11371 Шайба C.3.01-11371
26 ШайбаC.4.01-11371 Шайба C.4.01-11371
27 ШайбаC.8.01-11371 Шайба C.8.01-11371
28 99-078600-00 Блок управления
29 Винт2-5х2х25-10620/373762 Винт
30 6430-5325264 Держатель
31 03-132000-20 Испарительно-отопительный блок с воздуховодом в сборе
32 08-003501-00 Кольцо уплотнительное 5/8
33 08-003501-01 Кольцо уплотнительное
34 10-100671-10 Кран отопителя
35 2-0160981-2 Лента стяжная
36 08-070025-00 Трубка
37 08-070028-00 Трубка
38 08-000010-00 Уплотнение
39 ПВ-470 Фильтр приточного воздуха ПВ-470
40 05-070300-21 Хладонопровод
41 05-070400-21 Хладонопровод
42 TORRO10-16/7.5C7W2 Хомут червячный
43 В4704 Элемент фильтрующий
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
