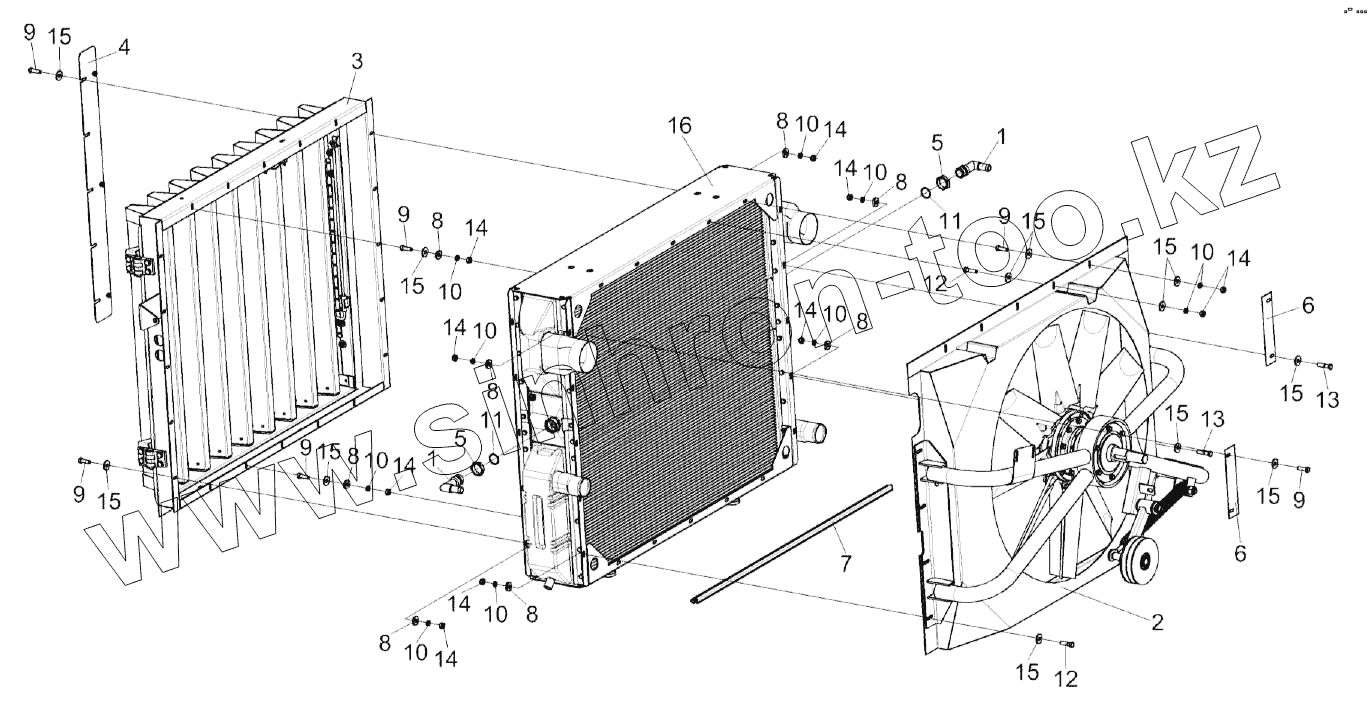

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1. Радиатор КЗК-12А-10-1-0106040

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
5
6
6
7
8
8
8
8
8
8
8
8
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
11
11
12
12
13
13
14
14
14
14
14
14
14
14
14
15
15
15
15
15
15
15
15
15
15
16
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-12А-10-1-0106040 КЗК-12А-10-1-0106040 Радиатор
1 КВС-1-0601110 Угольник
2 КЗК-12-5-0106200 Установка вентилятора
3 КЗК-12-5-0106500 Экран
4 КЗК-12-3-0126290 Стенка
5 КВС-1-0601604 Контргайка
6 КЗК-12-3-0106403 Пластина
7 КЗК-12-3-0126008 Уплотнение
8 УЭС-7-0400405 Шайба
9 БолтМ8-6eх25-7796 Болт М8-6eх25-7796
10 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
11 030-035-30-2-2-18829/9833 Кольцо
12 БолтМ8-6eх30-7796 Болт М8-6eх30-7796
13 БолтМ8-6eх35-7796 Болт М8-6eх35-7796
14 ГайкаМ8-6g-5915 Гайка М8-6g-5915
15 ШайбаC8.01-6958 Шайба C 8.01-6958
16 БР-300.1301.000 Блок радиаторов
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
