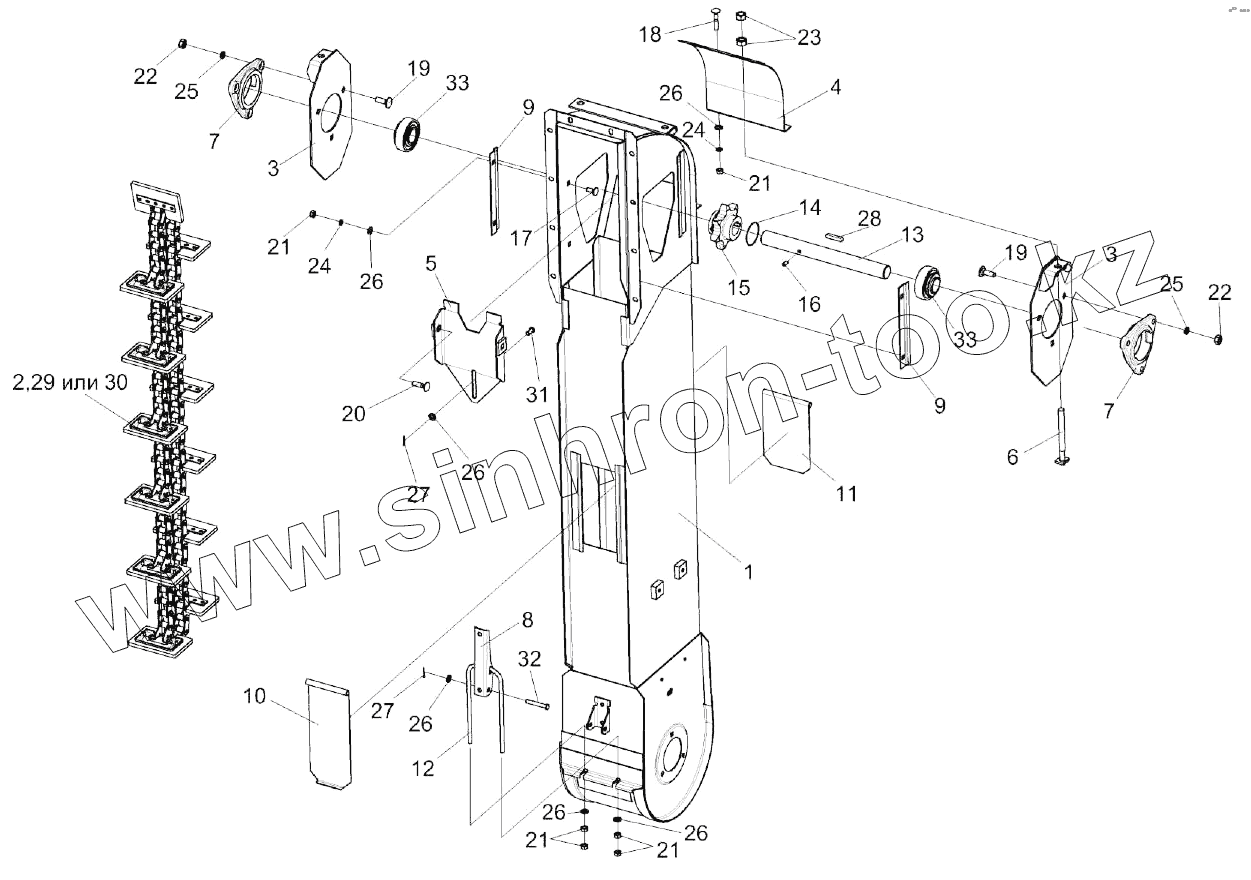

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1. Элеватор колосовой КЗК 0208000А-04

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19
19
20
21
21
21
21
22
22
23
24
24
25
25
26
26
26
26
26
26
27
27
28
29
30
31
32
33
33
Позиция на иллюстрации Заводской номер детали Название детали
КЗК0208000А-04 КЗК0208000А-04 Элеватор колосовой
1 КЗК0208010А-04 Корпус
2 КЗР0208080В Цепь элеватора
3 КЗР0208070Б Пластина
4 КЗР0208090Б Крышка
5 КЗР0208120Б Вставка
6 КЗР0208240 Тяга
7 КЗР0101106 Корпус подшипника
8 КЗР0208432А Рычаг защелки
9 КЗР0208433А Накладка
10 КЗР0208441А Крышка
11 КЗР0208442 Крышка
12 КЗР0208601А Скоба защелки
13 КЗР0208604Б-01 Вал
14 КЗК-10-0214607 Кольцо
15 КЗК-10-0218611-01 Звездочка
16 ПДВ0123607-01 Винт
17 БолтМ8-6ex20-7802 Болт М8-6eх20-7802
18 БолтМ8-6ex35–7802 Болт
19 БолтМ10-6ex30-7802 Болт М10-6ex30-7802
20 БолтМ10-6ex40-7802 Болт М10-6eх40-7802
21 ГайкаМ8-6G-5915 Гайка М8-6G-5915
22 ГайкаМ10-6G-5915 Гайка М10-6G-5915
23 ГайкаМ12-6G-5915 Гайка М12-6G-5915
24 Шайба8Т65Г–6402 Шайба
25 Шайба10Т65Г–6402 Шайба
26 ШайбаС.8.01-11371 Шайба С.8.01-11371
27 Шплинт2х16-397 Шплинт 2х16-397
28 Шпонка8х7х40-23360 Шпонка 8х7х40-23360
29 ЗвеноС-ТРД-38-5600 Звено С-ТРД-38-5600
30 ЗвеноС-ТРДУ-38-5600 Звено С-ТРДУ-38-5600
31 Ось6-8b12x18-9650 Ось 6-8 b12x18-9650
32 Ось6-8b12x50-9650 Ось 6-8 b12x50-9650
33 1680206С17 Подшипник
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
