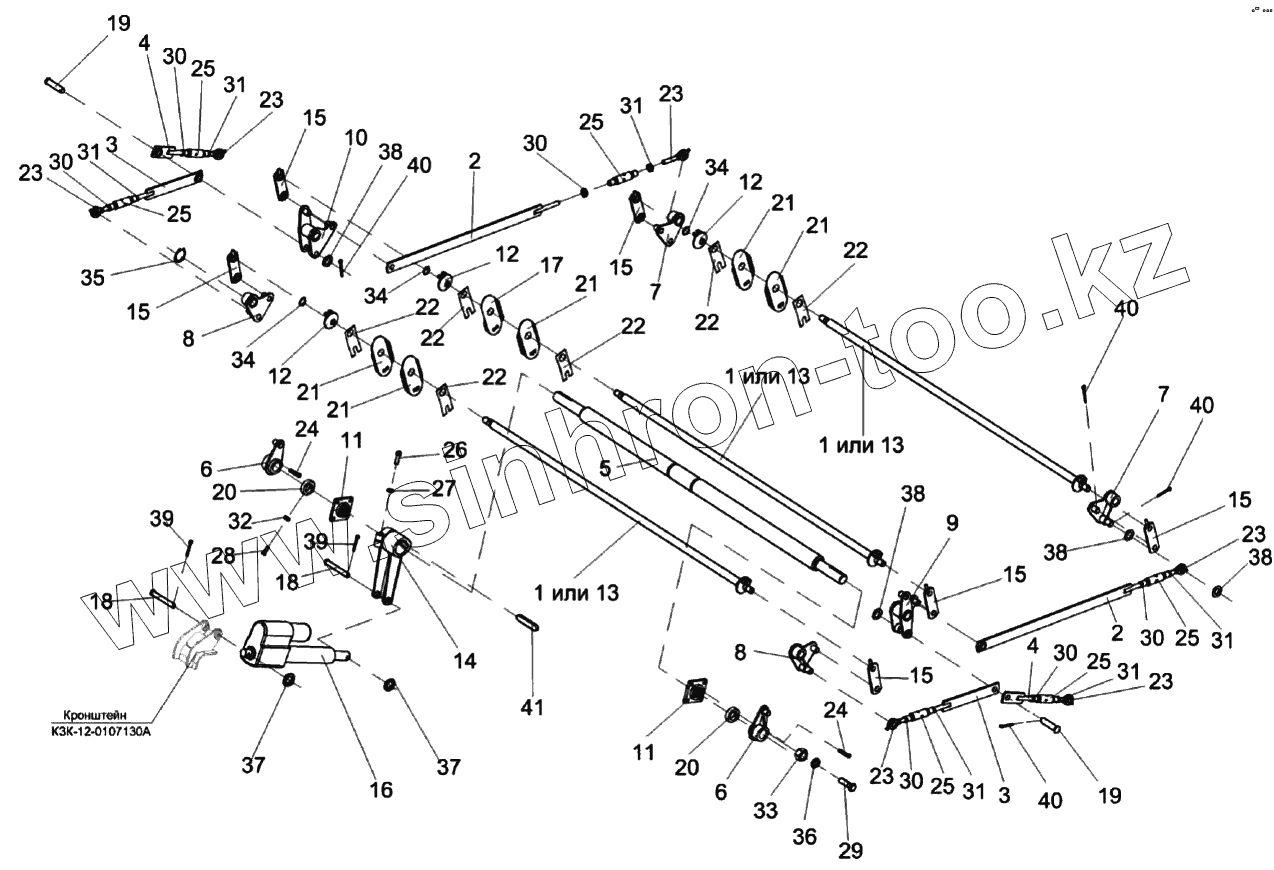

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1. Установка механизма подъема подбарабаний КЗК-12-0115000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
3
3
4
4
5
6
6
7
7
8
8
9
10
11
11
12
12
12
13
13
13
14
15
15
15
15
15
15
16
17
18
18
19
19
20
20
21
21
21
21
21
22
22
22
22
22
22
23
23
23
23
23
23
24
24
25
25
25
25
25
25
26
27
28
29
30
30
30
30
30
30
31
31
31
31
31
31
32
33
34
34
34
35
36
37
37
38
38
38
38
39
39
40
40
40
40
41
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-12-0115040 КЗК-12-0115040 Стяжка
КЗК-12-0115000 КЗК-12-0115000 Установка механизма подъема подбарабаний
КЗК-12-0115040-02 КЗК-12-0115040-02 Стяжка
КЗК-12-0115040-01 КЗК-12-0115040-01 Стяжка
1 КЗК-12-0115030 Фиксатор
2 КЗК-12-0115050 Тяга
3 КЗК-12-0115050-01 Тяга
4 КЗК-12-0115050-02 Тяга
5 КЗК-12-0115060 Вал
6 КЗК-12-0115070 Рычаг
7 КЗК-12-0115080 Рычаг
8 КЗК-12-0115080-01 Рычаг
9 КЗК-12-0115090А Рычаг
10 КЗК-12-0115090А-01 Рычаг
11 КЗК-12-0115120 Опора
12 КЗК-12-0115130 Опора
13 КЗК-12-0115140 Фиксатор
14 КЗК-12-0115160 Рычаг
15 КЗК-12-0115170 Тяга
16 КЗК-10-0701400 Электромеханизм подбарабанья
17 КЗК-12-0115421 Щиток
18 КЗК-12-0115611 Палец
19 КЗК-12-0115612 Палец
20 КЗК-10-0102625 Кольцо установочное
21 КЗК0115409 Щиток
22 КЗК0115411 Прижим
23 КЗК-12-0115619 Тяга
24 КЗК0115608 Шпонка
25 КЗК0115802 Втулка
26 КЗР0202608Б Болт
27 УЭС0100607 Шайба
28 БолтМ8-6ех25-7796 Болт М8-6ех25-7796
29 БолтМ12-6ех40-7796 Болт
30 ГайкаМ16х1,5-6G-2526 Гайка М16х1,5-6G-2526
31 ГайкаМ16х1,5-LН-6G-2526 Гайка М16х1,5-LН-6G-2526
32 ГайкаМ8-6G-5915 Гайка М8-6G-5915
33 ГайкаМ12-6G-5915 Гайка М12-6G-5915
34 КольцоВ25-13942 Кольцо В25-13942
35 КольцоВ30-13942 Кольцо В30-13942
36 Шайба12Т.65Г-6402 Шайба 12Т.65Г-6402
37 ШайбаС.12.01-11371 Шайба С.12.01-11371
38 ШайбаС.22.01-11371 Шайба С.22.01-11371
39 Шплинт4х22-397 Шплинт 4х22-397
40 Шплинт4х32-397 Шплинт 4х32-397
41 Шпонка18х11х100-23360 Шпонка 18х11х100-23360
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
