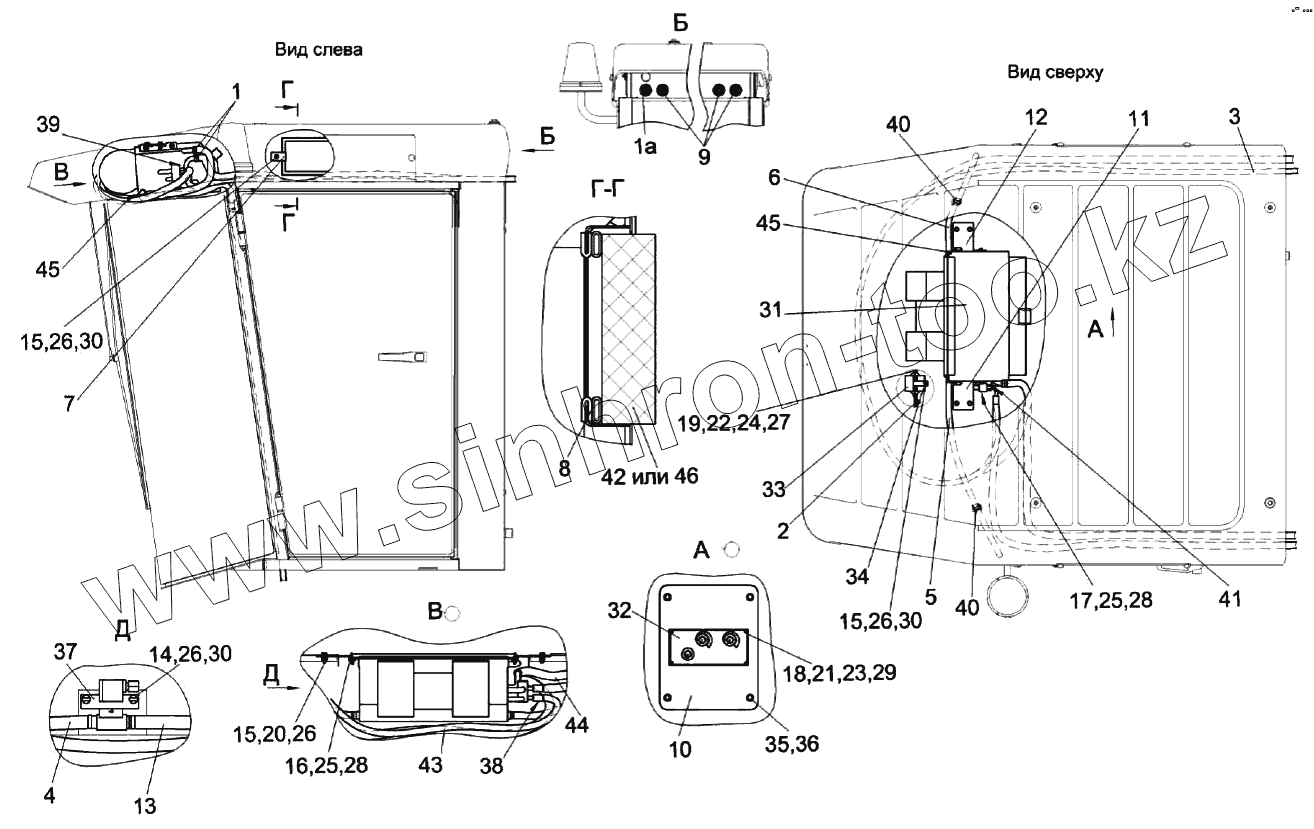

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1. Установка испарителя КЗК-12-0113040-02

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1а
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
17
18
19
20
21
22
23
24
25
25
26
26
26
26
27
28
28
29
30
30
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
45
46
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-12-0113040-02 КЗК-12-0113040-02 Установка испарителя
1 А23.02.260 Хомут стяжной
1а КЗК-12-0113220-01 Установка втулок
2 КЗК-7-0113010 Кронштейн
3 КЗК-12-0113021 Рукав 16х25-1,6-10362
4 КЗК-12-0113022 Рукав 16х25-1,6-10362
5 КЗК-12-0113025 Рукав 12х20-1,6-10362
6 КЗК-12-0113027 Рукав 12х20-1,6-10362
7 КЗК-12-0113422 Прижим
8 КВК0121009 Уплотнитель
9 КГС0120032-01 Втулка
10 КЗК-12-0120012-01 Панель
11 КЗК-7-0113403-01 Кронштейн
12 КЗК-7-0113403 Кронштейн
13 РНД0160012-91 Рукав
14 БолтМ8-6ех20-7796 Болт М8-6ех20-7796
15 БолтМ8-6ех25-7796 Болт М8-6ех25-7796
16 БолтМ6-6ех20-7798 Болт М6-6ех20-7798
17 БолтМ6-6ех25-7798 Болт М6-6ех25-7798
18 ВинтВ.М3-6ех18-17473 Винт В.М3-6ех18-17473
19 ВинтВ.М5-6ех25-17473 Винт В.М5-6ех25-17473
20 ГайкаМ8-6G-5915 Гайка М8-6G-5915
21 ГайкаМ3-6G-5927 Гайка М3-6G-5927
22 ГайкаМ5-6G-5927 Гайка М5-6G-5927
23 Шайба3.65Г-6402 Шайба 3.65Г-6402
24 Шайба5Т.65Г-6402 Шайба 5Т.65Г-6402
25 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
26 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
27 ШайбаС5.01-6958 Шайба С 5.01-6958
28 ШайбаС6.01-6958 Шайба С6.01-6958
29 ШайбаС.3.01-11371 Шайба С.3.01-11371
30 ШайбаС.8.01-11371 Шайба С.8.01-11371
31 В78-050024А298 Блок испарительный
32 Н11-004-477 Панель управления
33 Н11-003-416 Блок электронный
34 Н11-004-417 Блок электронный
35 Винт2-5х2х25-10620 Винт 2-5х2х25-10620
36 6430-5325264 Держатель
37 В11-АС1-387 Клапан электромагнитный
38 Н12-000-715 Кольцо уплотнительное
39 Н12-000-717 Кольцо уплотнительное
40 Лента Лента стяжная зубчатая
41 Н14-000-415 Лента изоляционная
42 ПВ-470 Фильтр приточного воздуха ПВ-470
43 B12-08Q-120 Хладонопровод
44 B12-13Q-091 Хладонопровод
45 TORRO16-27/9C7W2 Хомут червячный
46 В4704 Элемент фильтрующий
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
