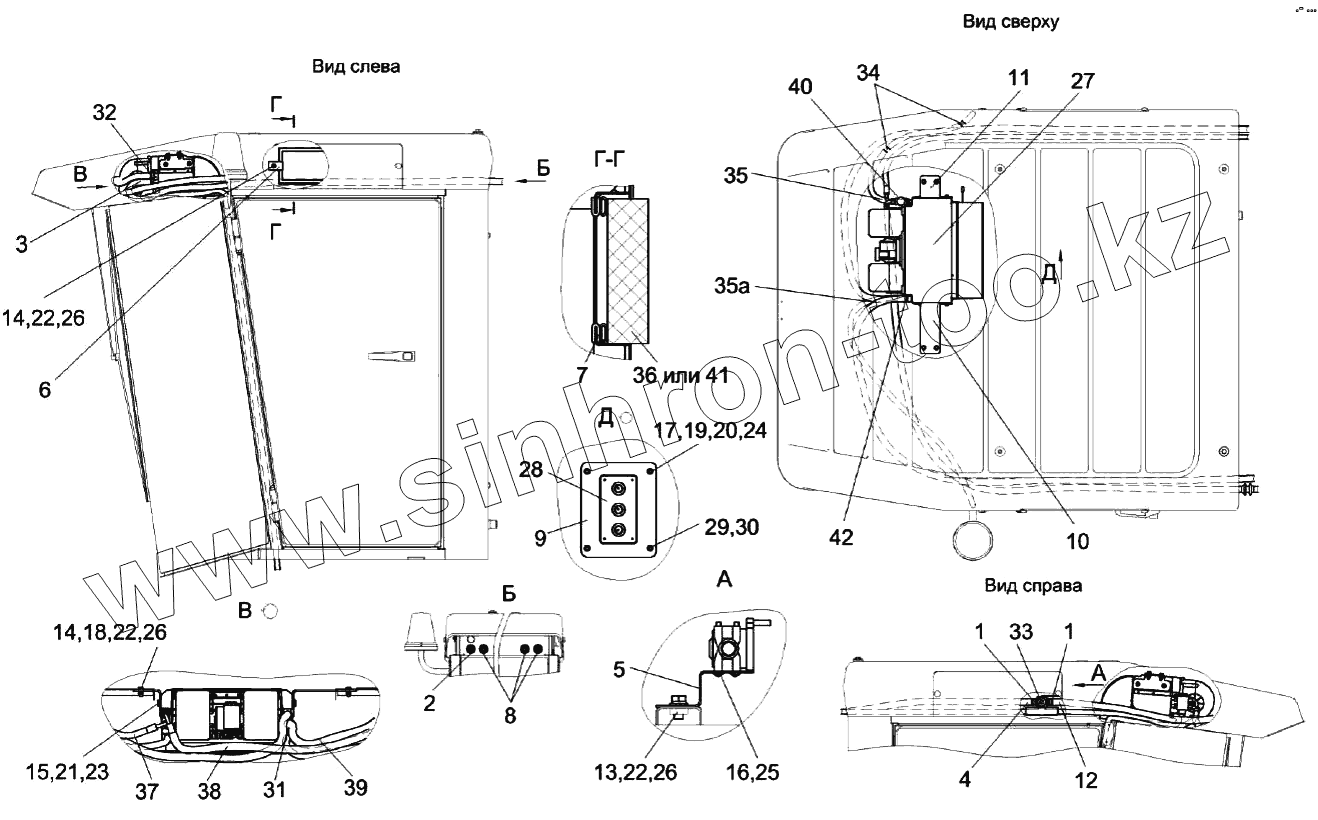

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1. Установка испарителя КЗК-12-0113040-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
22
22
23
24
25
26
26
26
27
28
29
30
31
32
33
34
35
35а
36
37
38
39
40
41
42
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-12-0113040-01 КЗК-12-0113040-01 Установка испарителя
1 А23.02.260 Хомут стяжной
2 КЗК-12-0113220-01 Установка втулок
3 КЗК-12-0113021 Рукав 16х25-1,6-10362
4 КЗК-12-0113022 Рукав 16х25-1,6-10362
5 КЗК-12-0113421 Кронштейн
6 КЗК-12-0113422 Прижим
7 КВК0121009 Уплотнитель
8 КГС0120032-01 Втулка
9 КЗК-12-0120012 Панель
10 КЗК-12-0113418А Кронштейн
11 КЗК-12-0113419А Кронштейн
12 РНД0160012-91 Рукав
13 БолтМ8-6ех16-7796 Болт М8-6ех16-7796
14 БолтМ8-6ех25-7796 Болт М8-6ех25-7796
15 БолтМ6-6ех20-7798 Болт М6-6ех20-7798
16 Винт4х10-10621 Винт 4х10-10621
17 ВинтВ.М3-6ех18-17473 Винт В.М3-6ех18-17473
18 ГайкаМ8-6G-5915 Гайка М8-6G-5915
19 ГайкаМ3-6G-5927 Гайка М3-6G-5927
20 Шайба3.65Г-6402 Шайба 3.65Г-6402
21 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
22 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
23 ШайбаС6.01-6958 Шайба С6.01-6958
24 ШайбаС.3.01-11371 Шайба С.3.01-11371
25 ШайбаС.4.01-11371 Шайба С.4.01-11371
26 ШайбаС.8.01-11371 Шайба С.8.01-11371
27 03-132000-00 Испарительно-отопительный блок с воздуховодом
28 99-078600-00 Блок управления
29 Винт2-5х2х25-10620 Винт 2-5х2х25-10620
30 6430-5325264 Держатель
31 08-002562-00 Кольцо уплотнительное 9/16
32 08-003503-00 Кольцо уплотнительное 7/8
33 10-100671-10 Кран отопителя
34 Лента Лента стяжная зубчатая
35 08-000025-10 Трубка
35а 08-000028-10 Трубка
36 ПВ-470 Фильтр приточного воздуха ПВ-470
37 05-070300-10 Хладонопровод
38 05-070300-10 Хладонопровод
39 05-070400-20 Хладонопровод
40 TORRO16-27/9C7W2 Хомут червячный
41 В4704 Элемент фильтрующий
42 08-000010-00 Уплотнение
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
