Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1. Установка гидронасосов КЗК-12-3-0106750

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

14

15

16

17

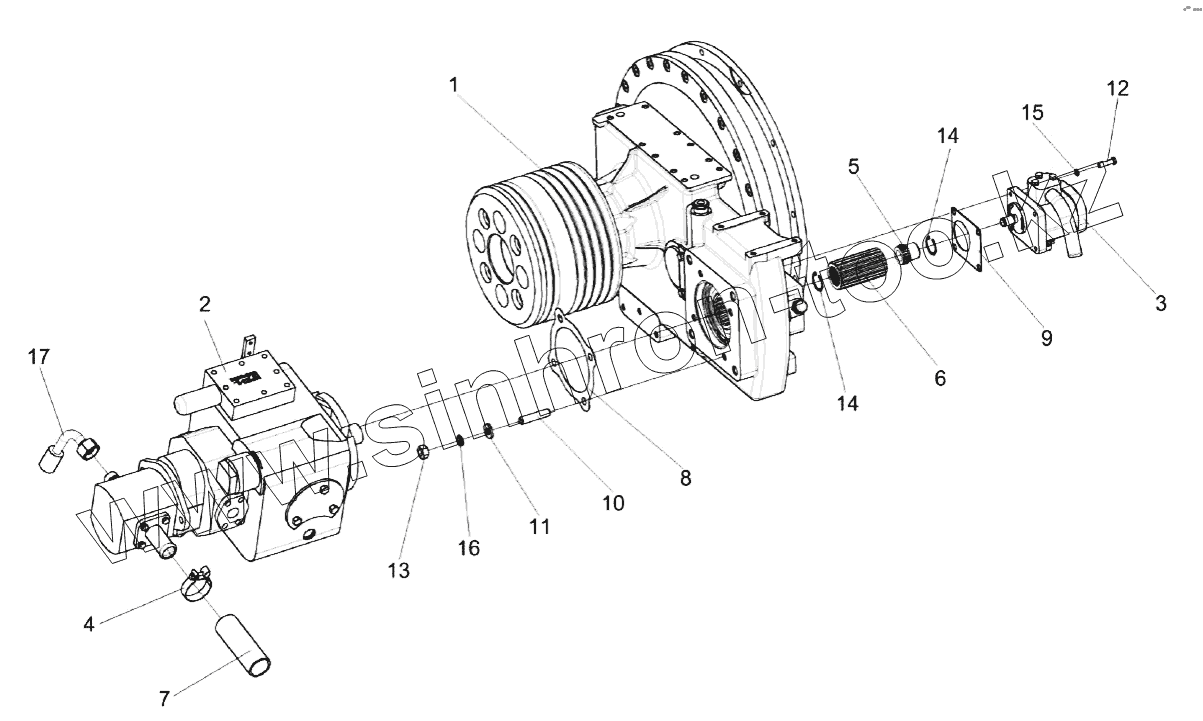

Позиция на иллюстрации	Заводской номер детали		Название детали
КЗК-12-3-0106750	КЗК-12-3-0106750		Установка гидронасоса
1	КЗК-12-3-0106030-02		Установка главного привода
2	КЗК-12-0601400		Насос двухсекционный
3	КЗК-12-0602900		Насос
4	А23.02.170		Хомут стяжной
5	КЗК-12-3-0106623		Полумуфта
6	КЗК-12-3-0106624		Обойма
7	РНД0320022-65		Рукав всасывающий 17 G-20
8	КИС0107005		Прокладка
9	КИС0118022		Прокладка
10	РСМ10.05.04.612Б		Шпилька
11	УЭС0000493		Шайба
12	БолтМ8-6ех30-7796		Болт М8-6ех30-7796
13	ГайкаМ14-6G-5915		Гайка М14-6G-5915
14	КольцоВ35-13941		Кольцо В35-13941
15	Шайба8Т.65Г-6402		Шайба 8Т.65Г-6402
16	Шайба14.65Г-6402		Шайба 14.65Г-6402
17	РВД16-2SN-М27х1,5-60°-600-0°-90°		Рукав высокого давления

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
