Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 2. Установка глушителя КЗК-12-3-0126520

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

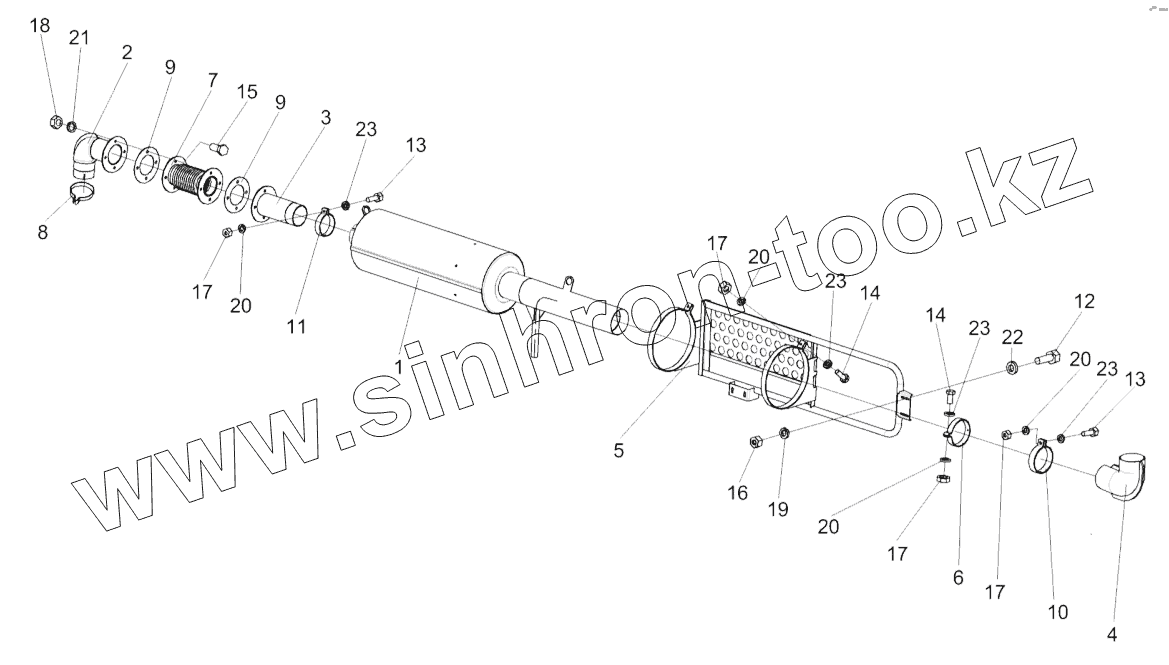

КЗК-12-3-0126520
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
14
14
15
16
17
17
17
17
18
19
20
20
20
20
21
22
23
23
23
23
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-12-3-0126520 КЗК-12-3-0126520 Установка глушителя
1 КЗК-12-3-0126530 Глушитель
2 КЗК-12-3-0126820 Труба выпускная
3 КЗК-12-3-0126830 Труба
4 КЗК-12-3-0126880 Труба
5 КЗК-12-3-0126900 Ограждение
6 КЗК-12-3-0126940 Хомут
7 КЗК-12-3-0106420 Сильфон
8 А23-02.950 Хомут стяжной
9 КЗК-12-3-0106017 Прокладка
10 КВС-1-0157407 Хомут
11 КВС-1-0157407-01 Хомут
12 БолтМ8-6gх25-7796 Болт М8-6gх25-7796
13 БолтМ10-6gх35-7796 Болт М10-6gх35-7796
14 БолтМ10-6gх35-7796 Болт М10-6gх35-7796
15 БолтМ12-6gх25-7796 Болт М12-6gх25-7796
16 ГайкаМ8-60-5915 Гайка М8-60-5915
17 ГайкаМ10-6С-5915 Гайка М10-6С-5915
18 ГайкаМ12-60-5915 Гайка М12-60-5915
19 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
20 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
21 Шайба12Т.65Г-6402 Шайба 12Т.65Г-6402
22 ШайбаС.8.01-11371 Шайба С.8.01-11371
23 ШайбаС.10.01-11371 Шайба С.10.01-11371
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
