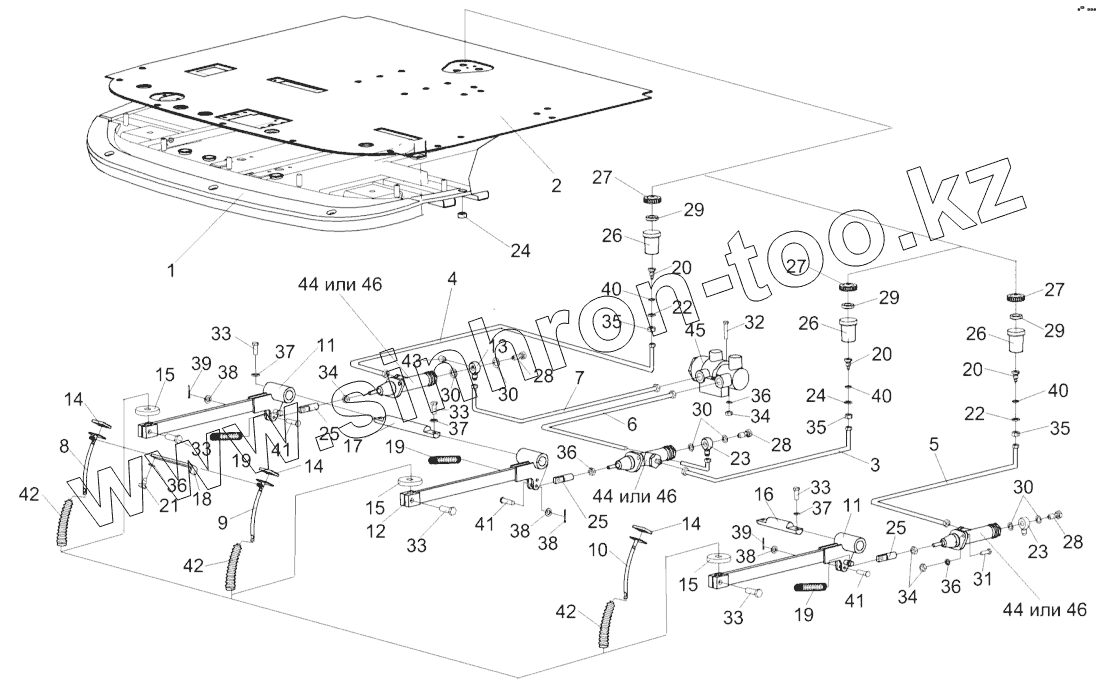

Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 2. Рычаги и трубопроводы площадки управления
КЗК-12-0119000А
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
14
14
15
15
15
16
17
18
19
19
19
20
20
20
21
22
22
23
23
24
24
25
25
25
26
26
26
27
27
27
28
28
28
29
29
29
30
30
30
30
31
32
33
33
33
33
33
33
34
34
34
35
35
35
36
36
36
36
37
37
37
38
38
38
38
39
39
40
40
40
41
41
41
42
42
42
43
44
44
44
45
46
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0119000А | КЗК-12-0119000А | Площадка управления | |
| 1 | КЗК-12-0119010А | Площадка | |
| 2 | КЗК-12-0122230 | Коврик | |
| 3 | КЗК-12-0119690А | Трубопровод | |
| 4 | КЗК-12-0119700А | Трубопровод | |
| 5 | КЗК-12-0119710А | Трубопровод | |
| 6 | КЗК-12-0122190 | Трубопровод | |
| 7 | КЗК-12-0122190-01 | Трубопровод | |
| 8 | КВС-1-0129560 | Рычаг | |
| 9 | КВС-1-0129570 | Рычаг | |
| 10 | КВС-1-0129580 | Рычаг | |
| 11 | КЗС0119090 | Рычаг | |
| 12 | КЗС0119090-01 | Рычаг | |
| 13 | УЭС0302450 | Угольник | |
| 14 | КВС-1-0129042 | Подушка | |
| 15 | КЗС0119002 | Шайба | |
| 16 | КЗС0119605 | Ось | |
| 17 | КЗС0119606 | Ось | |
| 18 | УЭС0300526 | Планка | |
| 19 | УЭС0300609А | Пружина | |
| 20 | УЭС0300639 | Штуцер бачка | |
| 21 | УЭС0300641 | Винт | |
| 22 | УЭС0302413 | Шайба | |
| 23 | УЭС0302612 | Угольник | |
| 24 | УЭС0700013 | Втулка | |
| 25 | РСМ10.04.14.612 | Вилка | |
| 26 | 54-00104 | Корпус бачка главного цилиндрз тормоза | |
| 27 | 54-00135 | Крышка бачка | |
| 28 | 54-60303 | Болт | |
| 29 | 403-3505119 | Отражатель крышки бачка главного цилиндра тормоза | |
| 30 | 75Ш-00005 | Прокладка | |
| 31 | БолтМ8-6gх25-7796 | Болт М8-6gх25-7796 | |
| 32 | БолтМ8-6gх50-7796 | Болт М8-6gх50-7796 | |
| 33 | БолтМ10-6gх30-7796 | Болт М10-6gх30-7796 | |
| 34 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 | |
| 35 | ГайкаМ20х1,5-6G-5915 | Гайка М20х1,5-6G-5915 | |
| 36 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 | |
| 37 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 | |
| 38 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 | |
| 39 | Шплинт2х20-397 | Шплинт 2х20-397 | |
| 40 | 024-028-25-2-2-18829/9833 | Кольцо 024-028-25-2-2-18829/9833 | |
| 41 | Ось6-8b12х30-9650 | Ось 6-8b12х30-9650 | |
| 42 | V6-404 | Чехол | |
| 43 | ВК12Б-Э | Выключатель света ''стоп'' гидравлический ВК12Б-Э | |
| 44 | ЕДЦГ073.000-03 | Главный цилиндр | |
| 45 | 3518090-51050 | Регулятор давления | |
| 46 | Т22160 | Цилиндр главный привода тормозов |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
