Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 2. Радиатор КЗК-12-3-0106040

Тип техники

Марка

Модель

Схема

КЗК-12-3-0106040

1

2

3

5

5

7

7

7

7

7

8

8

9

10

11

11

11

11

12

12

12

12

13

13

13

13

15

16

17

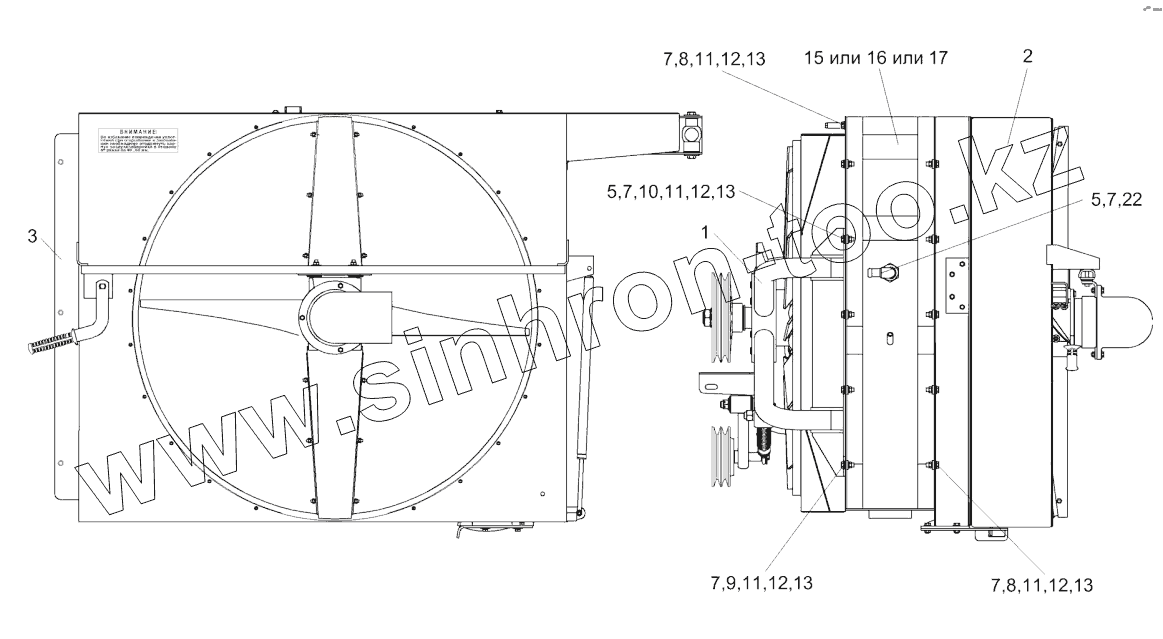

Позиция на иллюстрации	Заводской номер детали		Название детали
КЗК-12-3-0106040	КЗК-12-3-0106040		Радиатор
1	КЗК-12-3-0106120-01		Диффузор
2	КЗК-12-3-0112000		Воздухозаборник
3	КЗК-12-3-0126290		Стенка
4	КВС-1-0601110		Угольник
5	КЗК-12-3-0106403		Пластина
6	КВС-1-0601604		Контргайка
7	УЭС-7-0400405		Шайба
8	БолтМ8-6gх25-7796		Болт М8-6gх25-7796
9	БолтМ8-6gх30-7796		Болт М8-6gх30-7796
10	БолтМ8-6gх40-7796		Болт М8-6gх40-7796
11	ГайкаМ8-60-5915		Гайка М8-60-5915
12	Шайба8Т.65Г-6402		Шайба 8Т.65Г-6402
13	ШайбаС8.01-6958		Шайба С8.01-6958
14	030-035-30-2-2-18829/9833		Кольцо
15	БР-300.1301.000		Блок радиаторов
16	УР300.13.000		Блок радиаторов
17	Б1218К.004.0000		Теплообменник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
