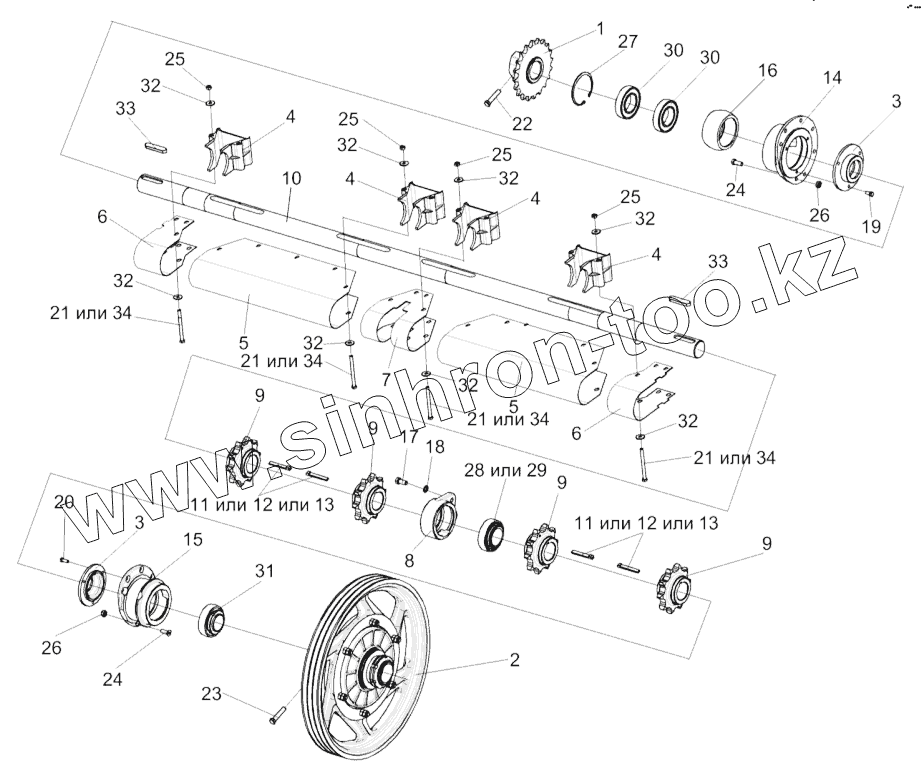

Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 1. Установка вала верхнего КЗК-12-1813000А
КЗК-12-1810000Б
1
2
3
3
4
4
4
4
5
5
6
6
7
8
9
9
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
20
21
21
21
21
22
23
24
24
25
25
25
25
26
26
27
28
29
30
30
31
32
32
32
32
32
32
32
32
33
33
34
34
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1810000Б | КЗК-12-1810000Б | Камера наклонная | |
| 1 | КЗК1870150А-01 | Звездочка | |
| 2 | КЗК1873100 | Муфта предохранительная | |
| 3 | КЗК-12-1803101 | Крышка | |
| 4 | КЗК-12-1810001 | Корпус | |
| 5 | КЗК-12-1810409 | Кожух | |
| 6 | КЗК-12-1810411 | Кожух | |
| 7 | КЗК-12-1810412 | Кожух | |
| 8 | КЗК-12-1813301 | Корпус | |
| 9 | КЗК-12-1813605А | Звездочка | |
| 10 | КЗК-12-1813607 | Вал | |
| 10 | КЗК-12-1813000А | Вал верхний | |
| 11 | КЗК1773603 | Шпонка | |
| 12 | КЗК1773603-01 | Шпонка | |
| 13 | КЗК1773603-02 | Шпонка | |
| 14 | КЗК-12-1813010 | Корпус | |
| 14 | КЗК-12-1813202 | Корпус | |
| 15 | КЗК-12-1813020 | Корпус | |
| 15 | КЗК-12-1813203 | Корпус | |
| 16 | КЗК1873614 | Втулка | |
| 17 | УЭС0100603А | Болт | |
| 18 | УЭС0100607-01 | Шайба | |
| 19 | БолтМ8-6gх16-7796 | Болт М8-6gх16-7796 | |
| 20 | БолтМ8-6gх20-7796 | Болт М8-6gх20-7796 | |
| 21 | БолтМ8Х95-8.8 | Болт М8Х95-8.8 | |
| 22 | БолтМ12-6gх55-7796 | Болт М10-6gх90-7796 | |
| 23 | БолтМ12-6gх60-7796 | Болт М12-6gх60-7796 | |
| 24 | ВинтМ10х30-8.8 | Винт М10х30-8.8 | |
| 25 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 | |
| 26 | ГайкаМ10-8 | Гайка М10-8 | |
| 27 | КольцоВ90-13943 | Кольцо В90-13943 | |
| 28 | YET210 | Подшипник | |
| 29 | ES210G2 | Подшипник | |
| 30 | 180210-8882 | Подшипник | |
| 31 | 680210А2НК7С27 | Подшипник | |
| 32 | ШайбаC.8.01-6958 | Шайба C.8.01-6958 | |
| 33 | Шпонка14х9х70-23360 | Шпонка 14х9х70-23360 | |
| 34 | КЗК-12-18-00210 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
