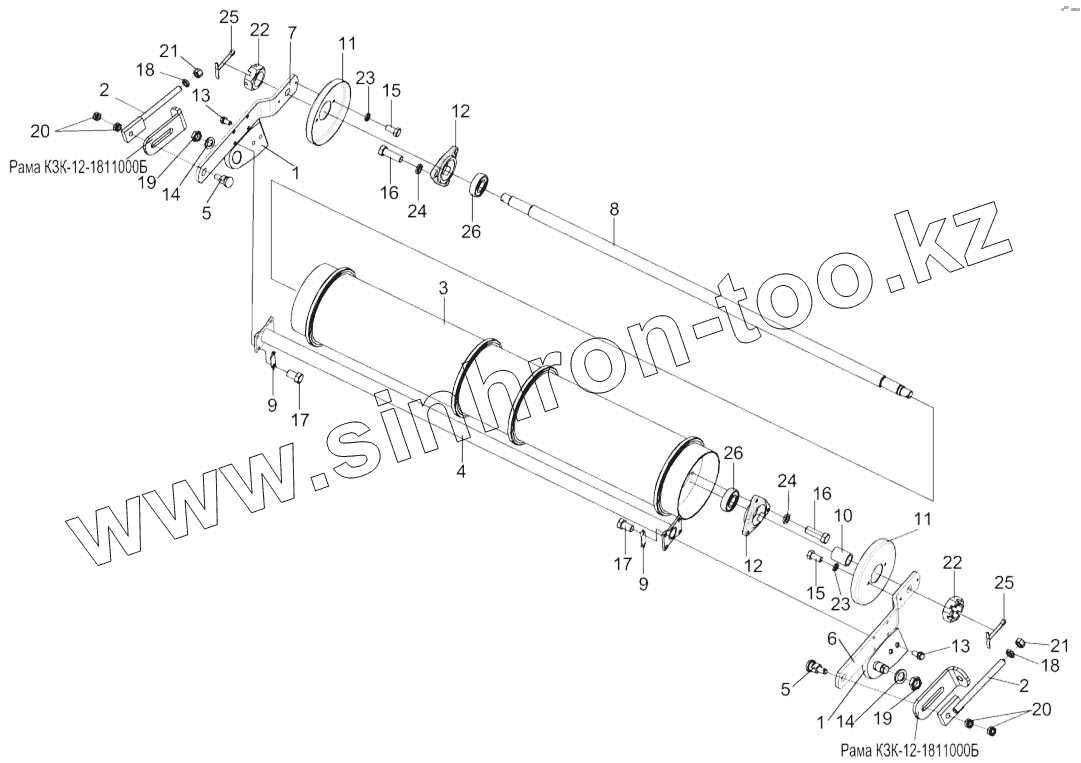

Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 1. Установка вала нижнего КЗК-12-1816000Б

Тип техники

Марка

Модель

Схема

КЗК-12-1816000Б

КЗК-12-1811000Б

КЗК-12-1811000Б

1

1

2

2

3

4

5

5

6

6

7

7

8

9

9

10

11

11

12

12

13

13

14

14

15

15

16

16

17

17

18

18

19

19

20

20

21

21

22

22

23

23

24

24

25

25

26

26

Позиция на иллюстрации	Заводской номер детали		Название детали
КЗК-12-1816000Б	КЗК-12-1816000Б		Вал нижний
КЗК-12-1811000Б	КЗК-12-1811000Б		Рама
1	КЗК-12-1810010		Упор
2	КЗК-12-1810020-01		Тяга
3	КЗК-12-1816110Б		Барабан
4	КЗК-12-1816130А		Поперечина
5	КЗК-12-1810605-01		Ось
6	КЗК-12-186120В		Рычаг
6	КЗК-12-1816409А		Рычаг
7	КЗК-12-1816409А-01		Рычаг
7	КЗК-12-1816120В-01		Рычаг
8	КЗК-12-1816609		Вал
9	КЗК-12-1816411		Пластина
10	КЗК-12-1816804		Втулка
11	КЗК1776408-01		Донышко
12	КЗР0101106		Корпус подшипника
13	КПТ0100612А-02		Болт
14	КСН-2-0104615		Шайба
15	БолтМ8-6gх16-7796		Болт М8-6gх16-7796
16	БолтМ10-6gх30-7796		Болт М10-6gх30-7796
17	БолтМ10-6gх20-7796		Болт М10-6gх20-7796
18	ГайкаМ16-6G-2526		Гайка М16-6G-2526
19	ГайкаМ24х1,5-6G-2526		Гайка М24х1,5-6G-2526
20	ГайкаМ14-6G-5915		Гайка М14-6G-5915
21	ГайкаМ16-6G-5915		Гайка М16-6G-5915
22	ГайкаМ24х2-6G-5935		Гайка М24х2-6G-5935
23	Шайба8Т.65Г-6402		Шайба 8Т.65Г-6402
24	Шайба10.65Г-6402		Шайба 10.65Г-6402
25	Шплинт5х45-397		Шплинт 5х45-397
26	580306С17		Подшипник
