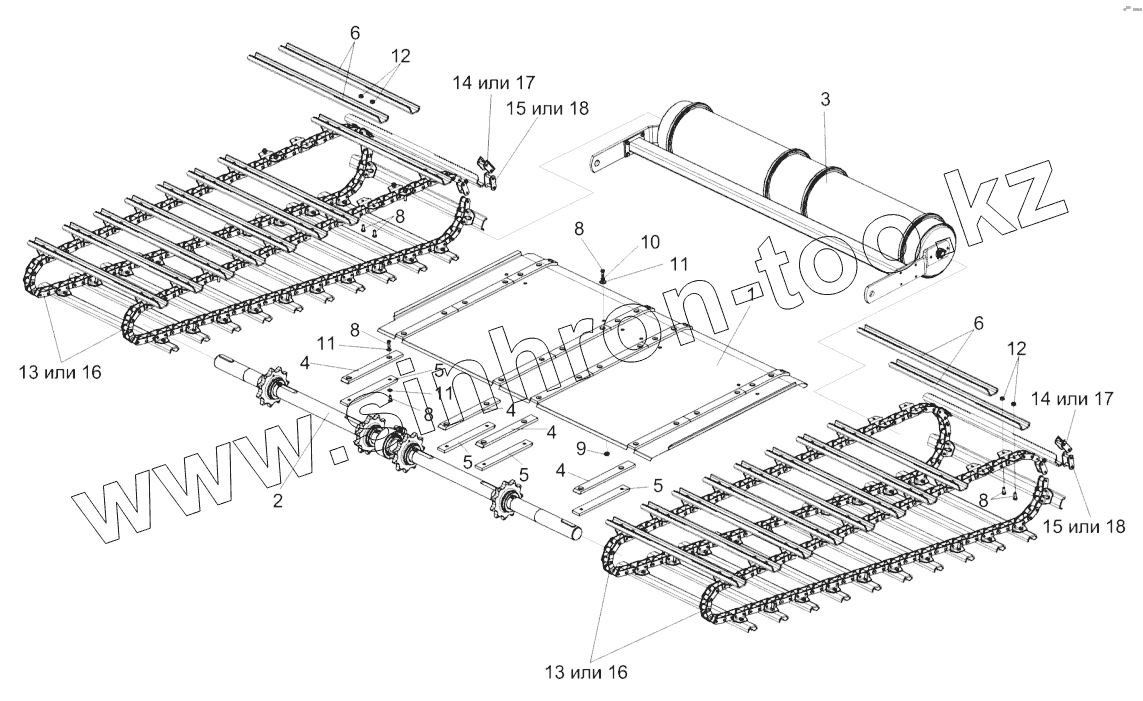

Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 1. Установка транспортеров КЗК-12-1817000Б

Тип техники

Марка

Модель

Схема

КЗК-12-1817000Б

1

2

3

4

4

4

4

5

5

5

5

6

6

8

8

8

8

8

9

10

11

11

11

12

12

13

13

14

14

15

15

16

16

17

17

18

18

Позиция на иллюстрации	Заводской номер детали		Название детали
КЗК-12-1817000Б	КЗК-12-1817000Б		Транспортер
1	КЗК-12-1810250		Основание
2	КЗК-12-1813000А		Вал верхний
3	КЗК-12-1816000Б		Вал нижний
4	КЗК-12-1810003-01		Накладка
5	КЗК-12-1810003-02		Накладка
6	КЗК-12-1817405		Гребенка
8	БолтМ8-6gх20-7796		Болт М8-6gх20-7796
9	ГайкаМ8-6G-5915		Гайка М8-6G-5915
10	Шайба8Т.65Г-6402		Шайба 8Т.65Г-6402
11	ШайбаС.8.01-11371		Шайба С.8.01-11371
12	DIN980арт.03698		Гайка М8-8
13	ЦЕП0004214		Цепь ТРД-38-56-1-2-8-4
14	П-ТРД-38-56		Звено
15	С-ТРД-38-56		Звено
16	ЦЕП0004155		Цепь ТРД-38-5600-1-2-8-4
17	П-ТРД-38-5600		Звено П-ТРД-38-5600
18	С-ТРД-38-5600		Звено

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
