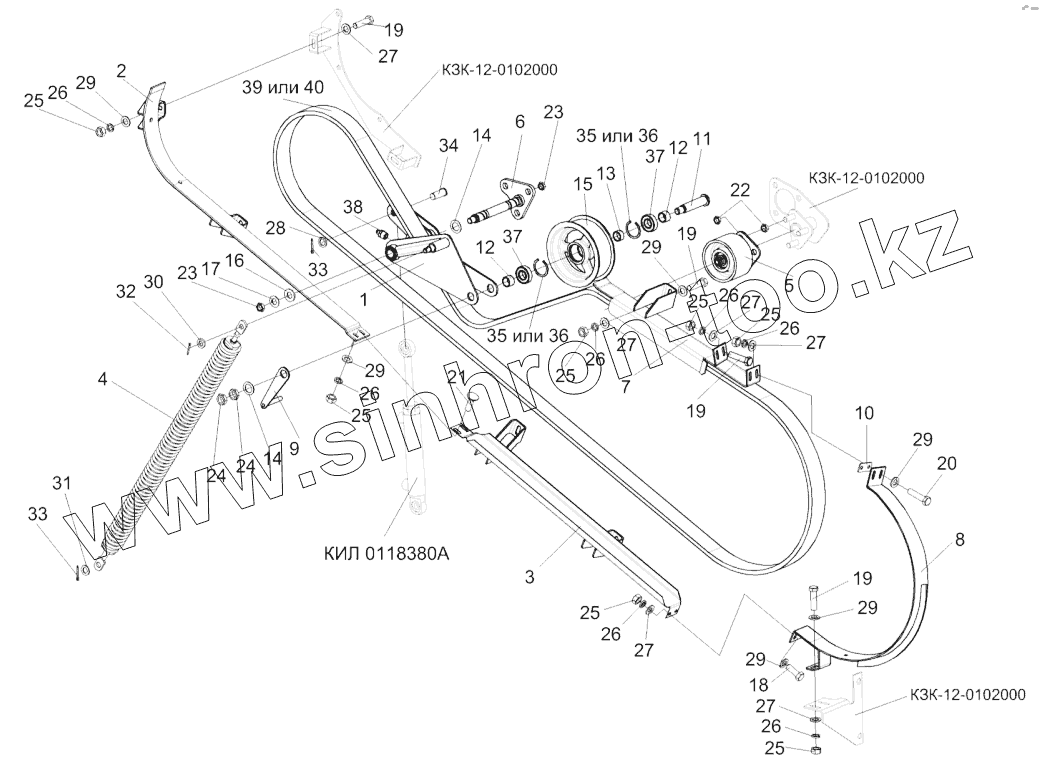

Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 1. Привод наклонной камеры КЗК-12-0125000А
КЗК-12-0125000А
КИЛ 0118380А
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
14
15
16
17
18
19
19
19
19
20
21
22
23
23
24
24
25
25
25
25
25
25
25
26
26
26
26
26
26
26
27
27
27
27
27
27
28
29
29
29
29
29
29
30
31
32
33
33
34
35
35
36
36
37
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0125000А | КЗК-12-0125000А | Привод наклонной камеры | |
| КИЛ 0118380А | КИЛ 0118380А | Гидроцилиндр | |
| 1 | КЗК-12-0125060 | Рычаг | |
| 2 | КЗК-12-0125030 | Щиток | |
| 3 | КЗК-12-0125040 | Щиток | |
| 4 | КЗК-12-0125050 | Пружина | |
| 5 | КЗК-12-0125090 | Ролик натяжной | |
| 6 | КЗК-12-0125130А | Опора | |
| 7 | КЗК-12-0125210Б | Щиток | |
| 8 | КЗК-12-0125220А | Щиток | |
| 9 | КЗК0125070 | Кронштейн | |
| 10 | КЗК-12-0125422 | Пластина | |
| 11 | КЗК0125601 | Ось | |
| 12 | КЗК0221802А-03 | Втулка | |
| 13 | КЗК0221802А-04 | Втулка | |
| 14 | КИС0105438 | Шайба специальная | |
| 15 | КПР6105101-02 | Ролик | |
| 16 | ПКК0117434 | Шайба | |
| 17 | ПКК0117435 | Шайба | |
| 18 | БолтМ8-6gх25-7796 | Болт М8-6gх25-7796 | |
| 19 | БолтМ8-6gх30-7796 | Болт М8-6gх30-7796 | |
| 20 | БолтМ8-6gх35-7796 | Болт М8-6gх35-7796 | |
| 21 | БолтМ8-6gх25-7802 | Болт М8-6gх25-7802 | |
| 22 | ГайкаМ16х1,5-6G-2526 | Гайка М16х1,5-6G-2526 | |
| 23 | ГайкаМ18х1,5-6G-2526 | Гайка М18х1,5-6G-2526 | |
| 24 | ГайкаМ20-6G-2526 | Гайка М20-6G-2526 | |
| 25 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 | |
| 26 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 | |
| 27 | ШайбаА8.01-6958 | Шайба | |
| 28 | Шайба20.01-9649 | Шайба 20.01-9649 | |
| 29 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 | |
| 30 | ШайбаС.14.01-11371 | Шайба С.14.01-11371 | |
| 31 | ШайбаС.16.01-11371 | Шайба С.16.01-11371 | |
| 32 | Шплинт4х28-397 | Шплинт 4х28-397 | |
| 33 | Шплинт5х32-397 | Шплинт 5х32-397 | |
| 34 | Ось6-20b12х50-9650 | Ось 6-20 b12х50-9650 | |
| 35 | В52-13941 | Кольцо | |
| 36 | В52-13943 | Кольцо | |
| 37 | 180205-8882 | Подшипник | |
| 38 | 1.2-19853 | Масленка | |
| 39 | 3НВ4985La | Ремень | |
| 40 | 3НВВР4985КА | Ремень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
