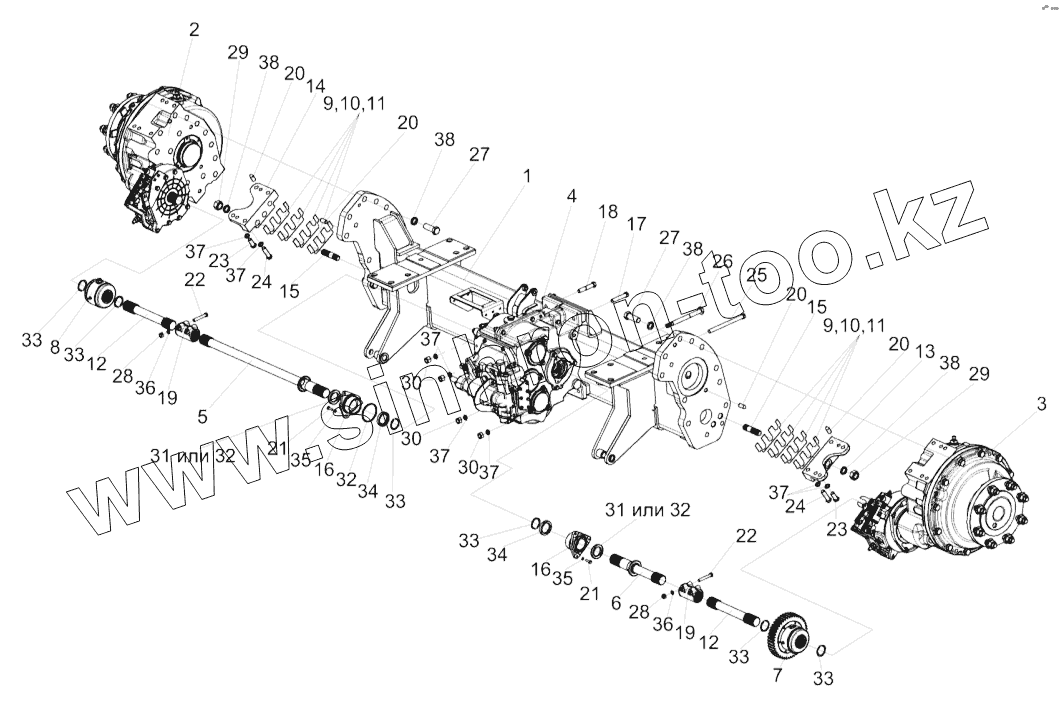

Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 1. Мост ведущих колес КЗК-12-0107500
КЗК-12-0107500
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
12
13
14
15
15
16
16
17
18
19
19
20
20
20
20
21
21
22
22
23
23
24
24
25
26
27
27
28
28
29
29
30
30
30
31
31
32
32
32
33
33
33
33
33
34
34
35
35
36
36
37
37
37
37
37
37
38
38
38
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0107500 | КЗК-12-0107500 | Мост ведущих колес | |
| 1 | КЗК-12-0107510 | Балка | |
| 2 | КЗК-10-0107200 | Редуктор бортовой | |
| 3 | КЗК-10-0107200-04 | Редуктор бортовой | |
| 4 | КЗК-12-0107530 | Коробка передач | |
| 5 | КЗК-10-0107070 | Полуось | |
| 6 | КЗК-10-0107070-01 | Полуось | |
| 7 | КВС-1-0107050 | Муфта | |
| 8 | КВС-1-0107060 | Муфта | |
| 9 | КЗК-12-0107501 | Пластина | |
| 10 | КЗК-12-0107501-01 | Пластина | |
| 11 | КЗК-12-0107501-02 | Пластина | |
| 12 | КЗК-12-0107606 | Полуось | |
| 13 | КЗК-12-0107608А | Кронштейн | |
| 14 | КЗК-12-0107608А-01 | Кронштейн | |
| 15 | КЗК-12-0107609 | Шпилька | |
| 16 | УЭС0107105 | Корпус | |
| 17 | УЭС0107609 | Болт специальный | |
| 18 | УЭС0107631 | Болт | |
| 19 | 3518020-46075 | Муфта соединительная | |
| 20 | 3518020-46426 | Штифт | |
| 21 | БолтМ8-6gх25-7796 | Болт М8-6gх25-7796 | |
| 22 | БолтМ12-6gх70-7796 | Болт М12-6gх70-7796 | |
| 23 | БолтМ16-6gх40-7796 | Болт М16-6gх40-7796 | |
| 24 | БолтМ16-6gх65-7796 | Болт М16-6gх65-7796 | |
| 25 | БолтМ16-6gх80-7796 | Болт М16-6gх80-7796 | |
| 26 | БолтМ16-6gх200-7796 | Болт М16-6gх200-7796 | |
| 27 | БолтМ24-6gх65-7796 | Болт М24-6gх65-7796 | |
| 28 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 | |
| 29 | ГайкаМ24-6G-5915 | Гайка М24-6G-5915 | |
| 30 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 | |
| 31 | СП65-45-8-6308 | Кольцо СП 65-45-8-6308 | |
| 32 | УЭС0107011 | Кольцо | |
| 33 | В45-13940 | Кольцо | |
| 34 | 1.2-45х65-1-8752 | Манжета 1.2-45х65-1-8752 | |
| 35 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 | |
| 36 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 | |
| 37 | Шайба16Т.65Г-6402 | Шайба 16Т.65Г-6402 | |
| 38 | Шайба24.65Г-6402 | Шайба 24.65Г-6402 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
