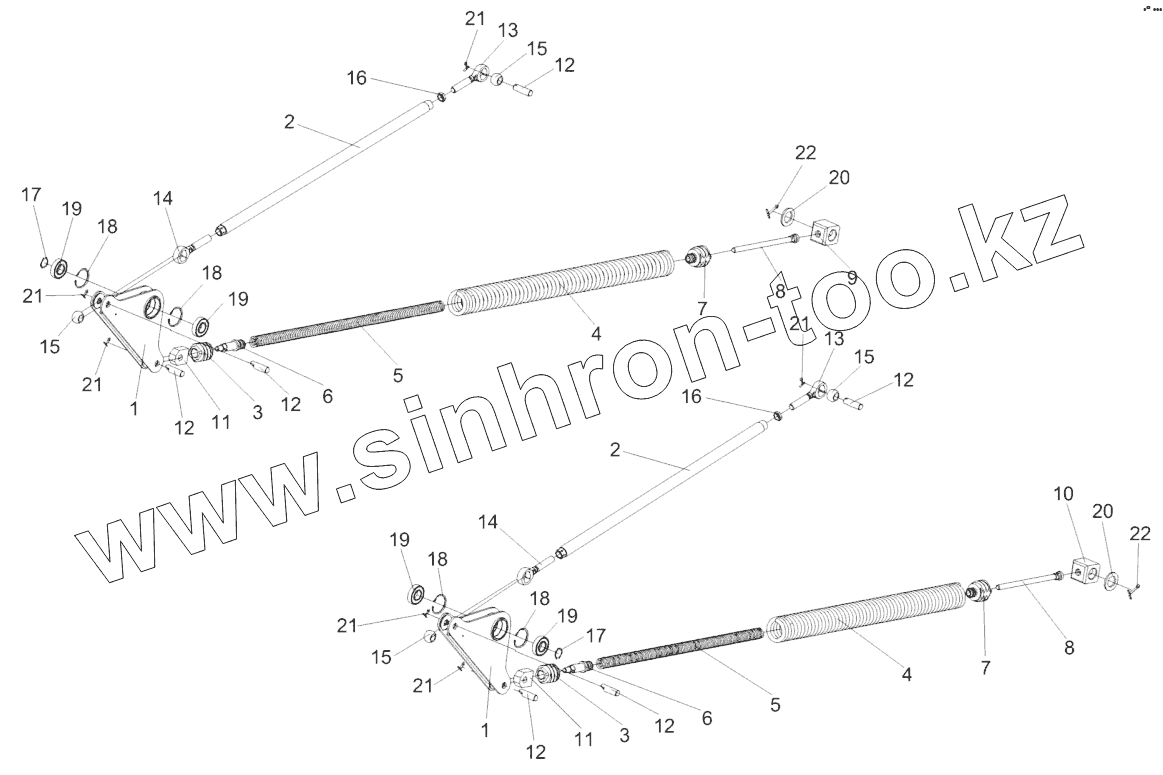

Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 1. Механизм продольного копирования КЗК-12-1805000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
КЗК-12-1805000
1
1
1
2
2
2
3
3
4
4
4
5
5
6
6
7
7
8
8
9
10
11
11
12
12
12
12
12
12
13
13
14
14
15
15
15
15
16
16
17
17
18
18
18
18
19
19
19
19
20
20
21
21
21
21
21
21
22
22
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-12-1805000 КЗК-12-1805000 Механизм продольного копирования
1 КЗК-12-1805010 Рычаг
1 КЗК-12-1805020 Рычаг
2 КЗК-12-1805040 Тяга
2 КЗК-12-1805050 Труба
3 КЗК-12-1805201 Пробка
4 КЗК-12-1805030 Блок пружин
4 КЗК-12-1805601 Пружина
5 КЗК-12-1805602 Пружина
6 КЗК-12-1805604 Тяга
7 КЗК-12-1805608 Пробка
8 КЗК-12-1805611А Болт
9 КЗК-12-1805612 Шарнир
10 КЗК-12-1805614 Шарнир
11 КЗК1775406 Головка
12 КЗК1775601 Палец
13 ПКК0451603 Головка
14 ПКК0451603-01 Головка
15 6-12Ж-26015 Шар
16 ГайкаМ20-6G-5916 Гайка М20-6G-5916
17 В30-13942 Кольцо
18 В62-13943 Кольцо
19 60206-7242 Подшипник
20 ШайбаА36.01-10450 Шайба А36.01-10450
21 Шплинт5х32-397 Шплинт 5х32-397
22 Шплинт6,3х45-397 Шплинт 6,3х45-397
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
