Каталог запасных частей к технике: Гомсельмаш КЗС-1218 часть 1. Камера наклонная КЗК-12-1810000Б

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

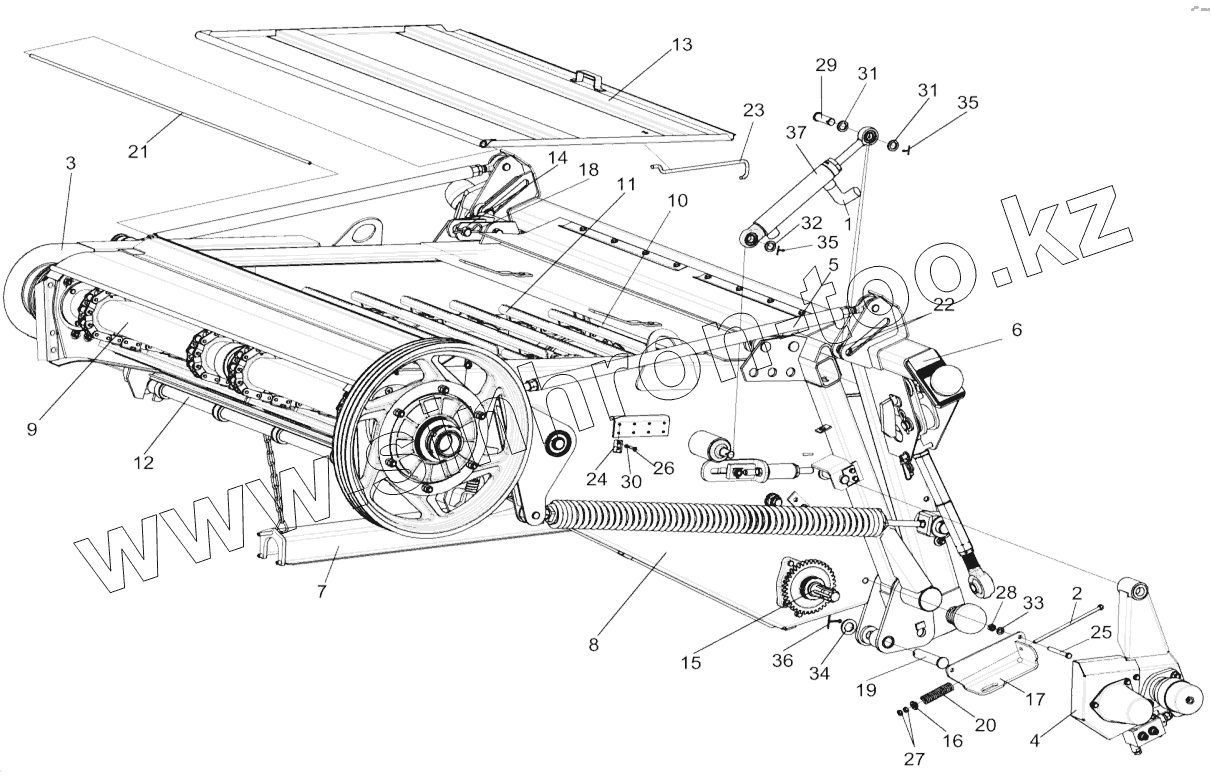

КЗК-12-1810000Б
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-12-1810000Б КЗК-12-1810000Б Камера наклонная
1 КЗК-12-1790000А Система гидравлическая камеры наклонной
2 КЗК-12-1800010 Винт
3 КЗК-12-1800160 Ограждение
4 КЗК-12-1804100 Гидрореверс
5 КЗК-12-1805000 Механизм продольного копирования
6 КЗК-12-1808000А Рамка переходная
7 КЗК-12-1810210 Упор
8 КЗК-12-1811000Б Рама
9 КЗК-12-1813000А Вал верхний
10 КЗК-12-1816000Б Вал нижний
11 КЗК-12-1817000Б Транспортер
12 КЗК1770010-01 Труба
13 КЗК1772000-01 Крышка
14 КЗК1787000 Серьга
15 КЗК-12-1800611 Вал
16 КЗК-12-1800625 Втулка
17 КЗК-12-1810414 Упор
18 ЖКЛ0000609 Шплинт
19 КЗК1770604-01 Палец
20 КЗК1770619 Пружина
21 КЗК1770624-01 Ось
22 КЗК1770803 Втулка
23 КЗК1772601 Упор
24 КЗР0360002 Держатель
25 БолтМ10-6gx90-7796 Болт М10-6gx90-7796
26 ВинтВ.М6-6gх12.58-17473 Винт В.М6-6gх12.58-17473
27 ГайкаМ8-6G-5915 Гайка М8-6G-5915
28 ГайкаМ10-6G-5915 Гайка М10-6G-5915
29 Ось6-20b12x65-9650 Ось 6-20 b12x65-9650
30 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
31 Шайба20.01-9649 Шайба 20.01-9649
32 ШайбаC10.01-6958 Шайба C 10.01-6958
33 ШайбаС.10.01-11371 Шайба С.10.01-11371
34 ШайбаС.24.01-11371 Шайба С.24.01-11371
35 Шплинт5x32-397 Шплинт 5x32-397
36 Шплинт5x40-397 Шплинт 5x40-397
37 ВНС40.20.160-2 Гидроцилиндр
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
