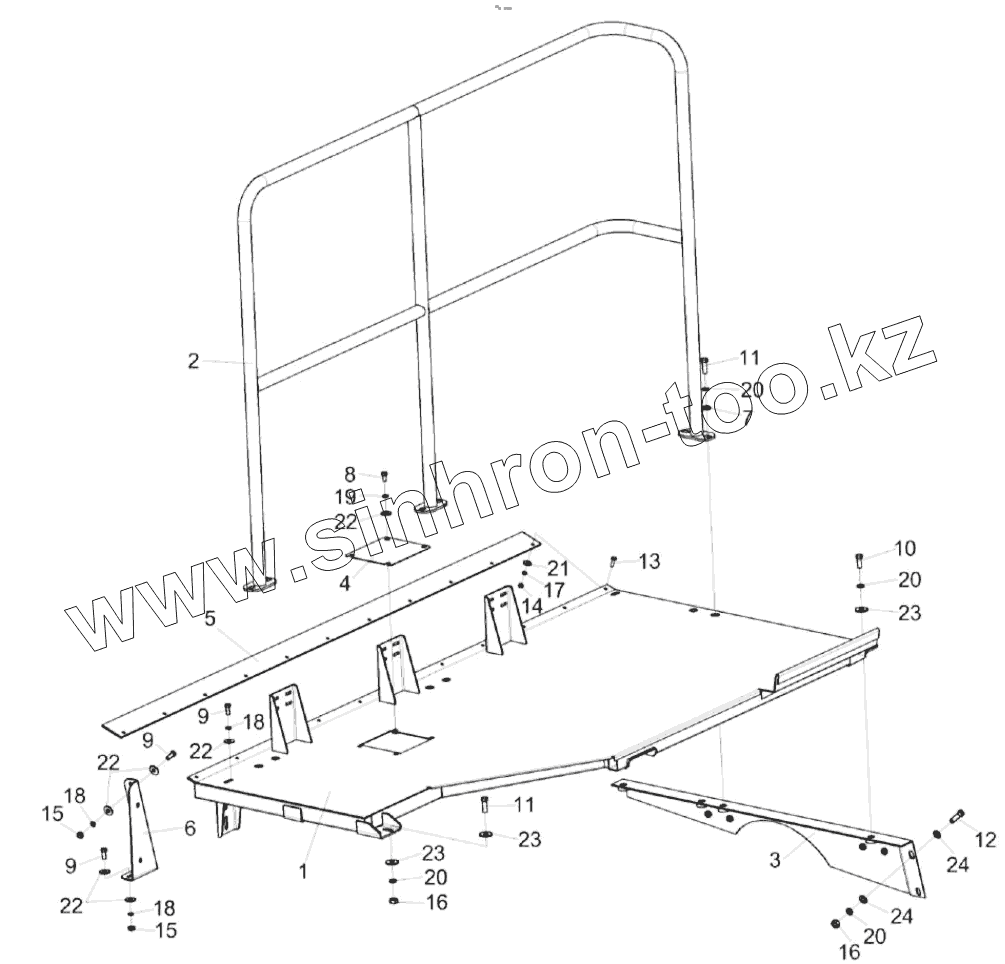

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Установка площадки КЗК-12-0100130

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
9
10
11
11
12
13
14
15
15
16
16
17
18
18
18
19
20
20
20
20
21
22
22
22
22
23
23
23
24
24
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-12-0100210 КЗК-12-0100210 Площадка
КЗК-12-0100130 КЗК-12-0100130 Установка площадки
1 КЗК-12-0100220 Площадка
2 КЗК-12-0100270 Поручень
3 КЗК-12-0100300 Кронштейн
4 КЗР 0203410Б Крышка
5 КЗК-12-0100025 Уплотнение
6 КЗК-12-0100465А Кронштейн
7 КИС 0144401 Шайба
8 Болт М8-6eх16-7796 Болт М8-6eх16-7796
9 Болт М8-6eх20-7796 Болт М8-6eх20-7796
10 Болт М10-6eх25-7796 Болт М10-6eх25-7796
11 Болт М10-6eх30-7796 Болт
12 Болт М10-6eх35-7796 Болт
13 Болт М6-6eх20-7798 Болт М6-6eх20-7798
14 Гайка М6-6G-5915 Гайка М6-6G-5915
15 Гайка М8-6G-5915 Гайка М8-6G-5915
16 Гайка М10-6G-5915 Гайка М10-6G-5915
17 Шайба 6Т 65Г-6402 Шайба 6Т 65Г-6402
18 Шайба 8 65Г-6402 Шайба 8 65Г- 6402
19 Шайба 8Т 65Г-6402 Шайба 8Т 65Г-6402
20 Шайба 10 65Г-6402 Шайба
21 Шайба C 6.01-6958 Шайба
22 Шайба C 8.01-6958 Шайба
23 Шайба C 10.01-6958 Шайба
24 Шайба C.10.01-11371 Шайба C.10.01-11371
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
