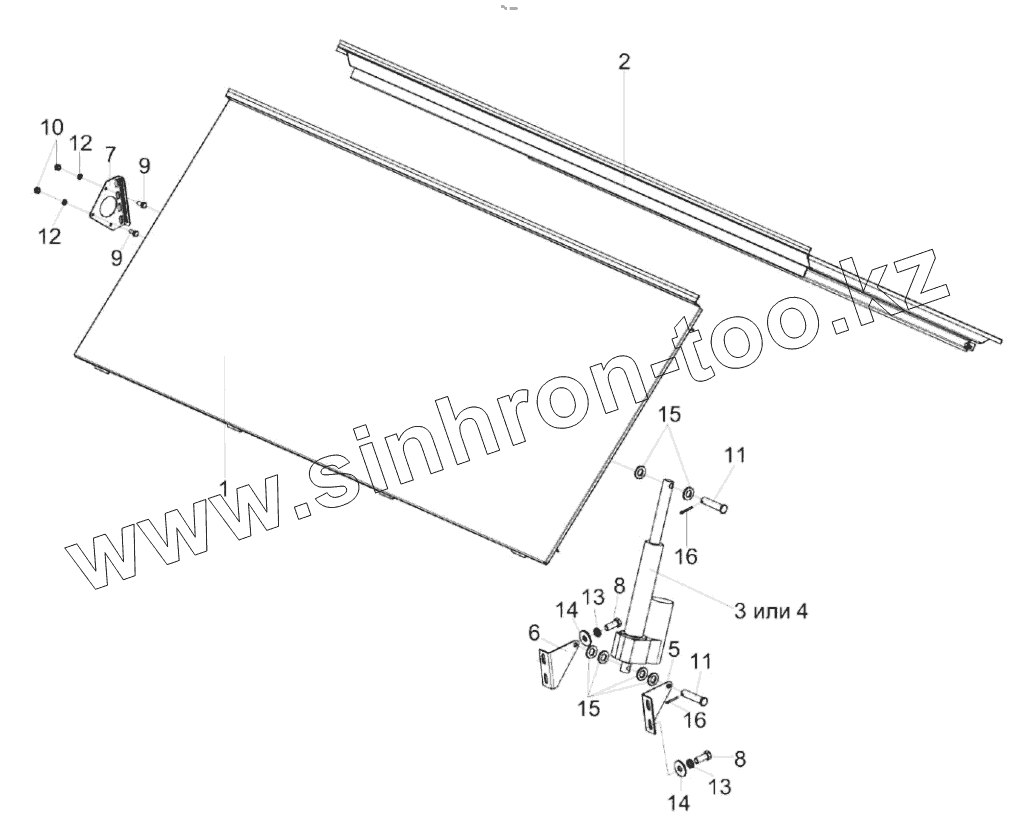

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Установка крыши КЗК-10-0204370Б

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
9
10
11
11
12
12
13
13
14
14
15
15
16
16
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-10-0204370Б КЗК-10-0204370Б Установка крыши
1 КЗК-10-0204390Б Панель
2 КЗК-10-0204400А Панель
3 КЗК-10-0204450 Электромеханизм бункера
4 КЗК-10-0204450 Электромеханизм бункера
5 КЗК-10-0204466 Кронштейн
6 КЗК-10-0204466-01 Кронштейн
7 КЗК-10-0204479 Кронштейн
8 Болт М10-6eх25-7796 Болт М10-6eх25-7796
9 Болт М6-6eх14-7798 Болт М6-6eх14-7798
10 Гайка М6-6G-5915 Гайка М6-6G-5915
11 Ось 6-12 b12х55-9650 Ось
12 Шайба 6Т 65Г-6402 Шайба 6Т 65Г-6402
13 Шайба 10Т-6402 Шайба
14 Шайба С 10.01-6958 Шайба
15 Шайба С 12.01-11371 Шайба
16 Шплинт 3,2х18-397 Шплинт 3,2х18-397
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
