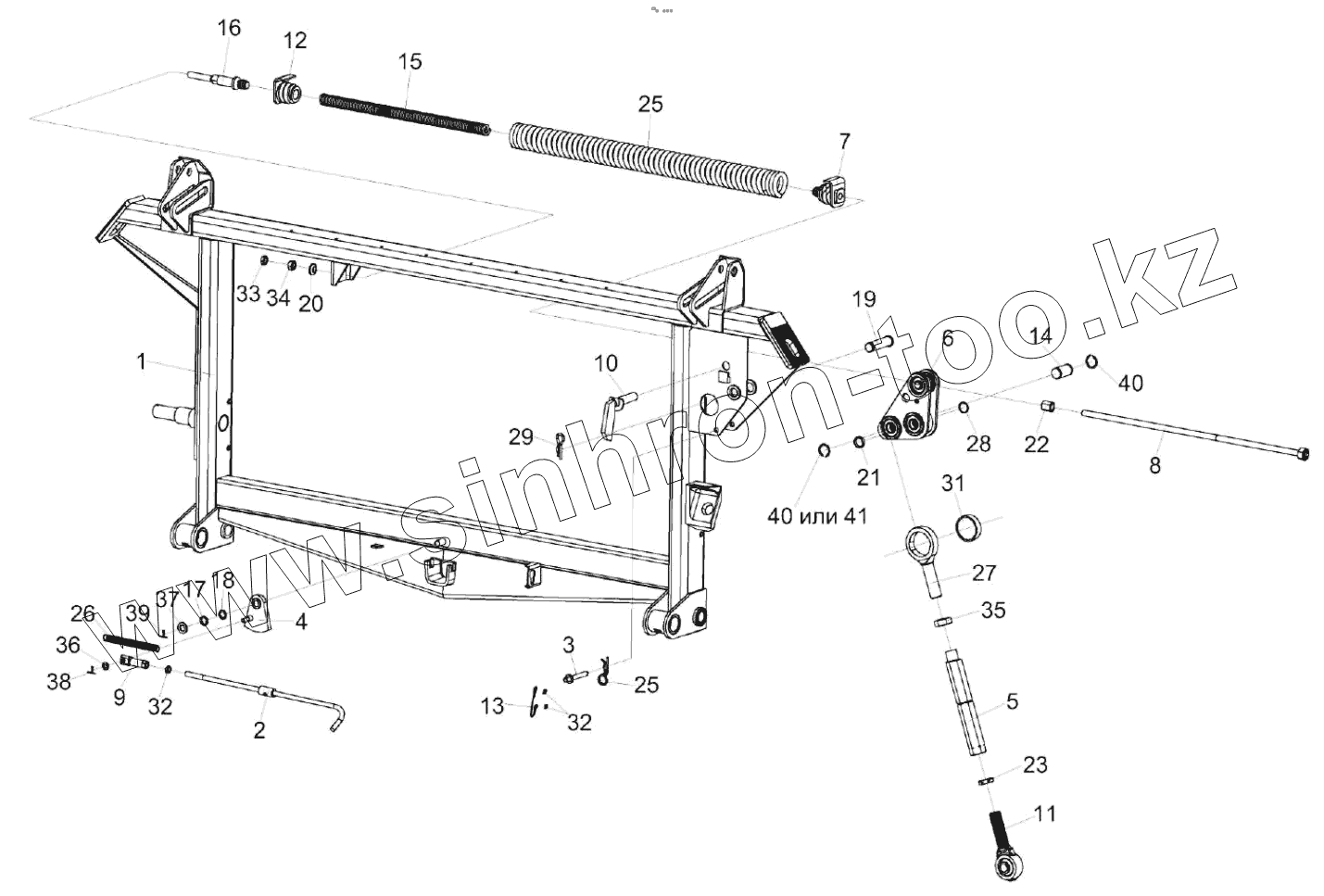

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Рамка переходная КЗК-12-1818000А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
25
25
26
27
28
29
31
31
32
32
33
34
35
36
37
38
39
40
40
40
Позиция на иллюстрации Заводской номер детали Название детали
КЗК 1780020 КЗК 1780020 Тяга
КЗК-12-1818000А КЗК-12-1818000А Рамка переходная
КЗК-12-1808200 КЗК-12-1808200 Пружина сдвоенная
КЗК 1780060 КЗК 1780060 Фиксатор
КЗК-8-1780300-01 КЗК-8-1780300-01 Тяга
1 КЗК-12-1818100А Рама
2 КЗК 1780030 Рукоятка
3 КЗК 1780070 Палец
4 КЗК 1786000 Фиксатор
5 КЗК-8-1780310-01 Стяжка
6 КЗК-12-1808500 Рычаг
7 КЗК-12-1808210 Пробка
8 КЗК-12-1808520 Болт регулировочный
9 КЗР 1560040 Гайка
10 КЗР 1560050 Палец
11 КЗР 1563020 Винт
12 КЗР 1567030-01 Пробка
13 КЗК 1780615 Тросик
14 КЗР 1560604 Ось
15 КЗК-12-1808603 Пружина
16 КЗК-12-1808605 Тяга
17 КЗР 0350803 Шайба
18 КЗР 0350803-01 Шайба
19 КЗР 1560605 Палец
20 КЗР 1560606А Шайба сферическая
21 КЗР 1560804 Втулка
22 КЗР 1560805А Втулка
23 КЗР 1563604 Гайка
24 КЗР 1590611 Шплинт
25 КИЛ 0126625-03 Пружина
26 КПП 0000613-01 Пружина
27 КЗР1563601 Винт
28 ПДВ 0100807 Кольцо
29 А 61.07.001 Шплинт
30 852607-8607054 Втулка тросика
31 Подшипник 580306С1 Подшипник
31 Подшипник 580306К10С17 Подшипник
32 Гайка М12-6G-5916 Гайка
33 Гайка М16-6G-5915 Гайка М16-6G-5915
34 Гайка М16-6G-2526 Гайка М16-6G-2526
35 А61.02.003 Контргайка
36 Шайба C.10.01-11371 Шайба C.10.01-11371
37 Шайба C.16.01-11371 Шайба
38 Шплинт 3,2х20-397 Шплинт 3,2х20-397
39 Шплинт 4х22-397 Шплинт 4х22-397
40 Кольцо В30-13940 Кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
