Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Подбарабанье КЗК-10-0103000-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
14
15
15
16

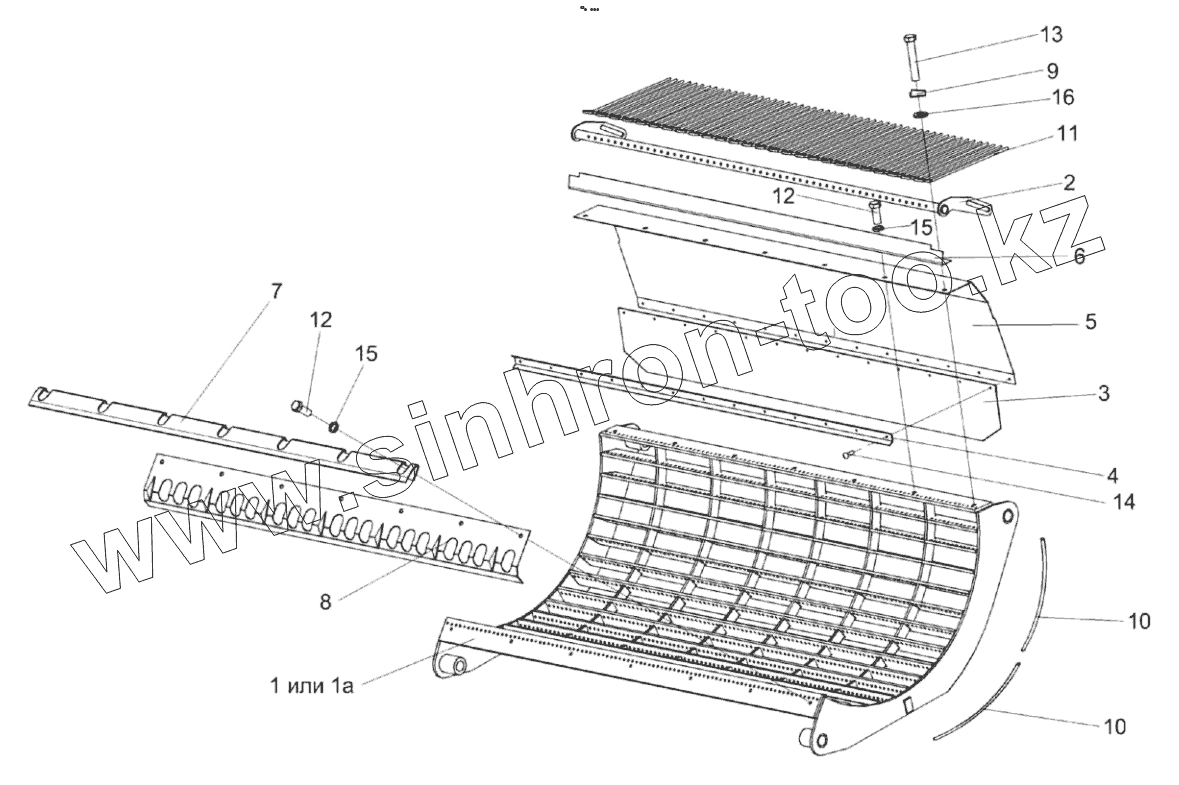

Позиция на иллюстрации Заводской номер детали Название детали
КЗК-10-0103010 КЗК-10-0103010 Подбарабанье
КЗК-10-0103080-01 КЗК-10-0103080-01 Подбарабанье
КЗК-10-0103220-01 КЗК-10-0103220-01 Подбарабанье
КЗК-10-0103020 КЗК-10-0103020 Каркас подбарабанья
КЗК-10-0103030 КЗК-10-0103030 Щиток
КЗК-10-0103040 КЗК-10-0103040 Решетка
КЗК-10-0103000-01 КЗК-10-0103000-01 Подбарабанье
1 КЗК-10-0103090 Каркас подбарабанья
2 КЗК-10-0103060 Каркас решетки
3 КЗК-10-0103001 Фартук
4 КЗК-10-0103417 Накладка
5 КЗК-10-0103421 Щиток
6 КЗК-10-0103426 Надставка
7 КЗК-10-0103427 Щиток
8 КЗК-10-0103428А Щиток
9 КЗ К 0103505 Шайба
10 КЗ К 0103605 Пруток
11 КЗ К 0103607 Палец
12 Болт М10-6ех25-7796 Болт М10-6ех25-7796
13 Болт М10-6ех60-7796 Болт М10-6ех60-7796
14 Заклепка 5х14-10299 Заклепка 5х14-10299
15 Шайба 10Т 65Г-6402 Шайба 10Т 65Г-6402
16 Шайба С.10.01-11371 Шайба С.10.01-11371
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
