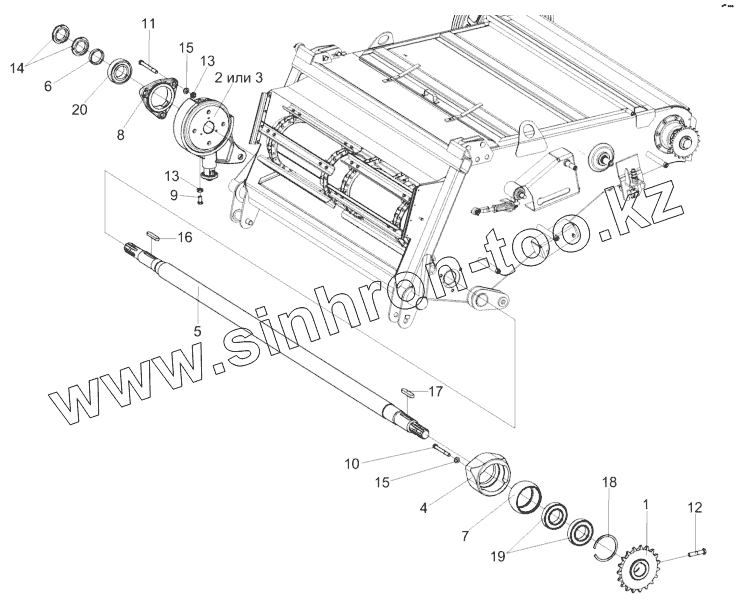

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Установка вала КЗК 1870605 камеры наклонной

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
КЗК1870210 КЗК1870210 Опора
КЗК-10-1800000 КЗК-10-1800000 Камера наклонная
1 КЗК1870150А Звездочка
2 КЗК1874000 Реверс
3 КЗК1874100 Механизм реверса
4 КЗК1870201 Корпус
5 КЗК1870605 Вал
6 КЗК1870801 Втулка
7 КЗК1873614 Втулка
8 Н.027.106 Корпус подшипника
9 БолтМ10-6ех20-7796 Болт М10-6ех20-7796
10 БолтМ10-6ех90-7796 Болт М10-6ех90-7796
11 БолтМ10-6gх100-7796 Болт М10-6gх100-7796
12 БолтМ12-6ех55-7796 Болт М12-6ех55-7796
13 ГайкаМ10-6G-5915 Гайка М10-6G-5915
14 ГайкаМ24х1,5-6Н-11871 Гайка
15 ШайбаС.10.01-11371 Шайба С.10.01-11371
16 Шпонка12х8х70-23360 Шпонка 12х8х70-23360
17 Шпонка14х9х70-23360 Шпонка 14х9х70-23360
18 В90-13943 Кольцо
19 180210-8882 Подшипник
20 1580209С17 Подшипник
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
