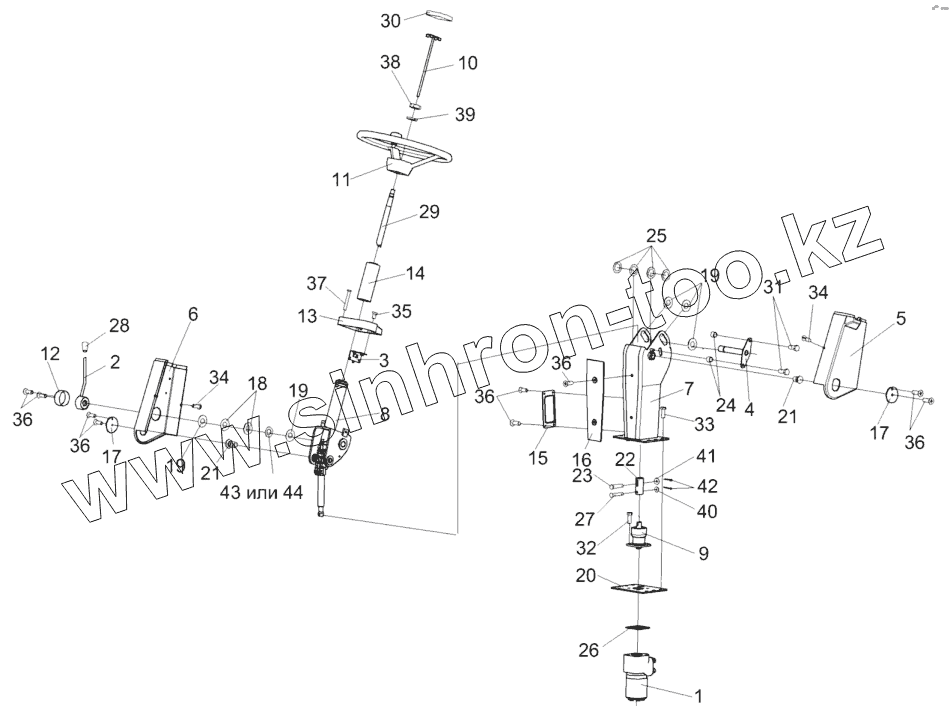

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Рулевая колонка КВС-1-0129230-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
36
36
36
36
37
38
39
40
41
42
43
44
Позиция на иллюстрации Заводской номер детали Название детали
КВС-1-0129230-01 КВС-1-0129230-01 Рулевая колонка
1 КЗК-10-0602090-01 Насос-дозатор
2 КЗС0119370 Рычаг
3 КЗС0119510 Кронштейн
4 КЗС0119550 Ось
5 КЗС0119560 Кожух
6 КЗС0119570 Кожух
7 КЗС0119590 Стойка
8 КЗС0119600 Привод управления
9 КИЛ0119860 Опора
10 УЭС0302540 Зажим
11 УЭС0302560 Колесо рулевое
12 КЗС0119464 Кронштейн
13 КЗС0119004 Крышка
14 КЗС0119005 Крышка
15 КЗС0119006 Колпак
16 КЗС0119015 Крышка
17 КЗС0119024 Крышка
18 КЗС0119429 Шайба
19 КЗС0119434 Шайба
20 КЗС0119434-01 Шайба
21 КЗС0119621 Ось
22 КЗС0119639 Втулка
23 КЗС0119641 Ось
24 КЗС0119809 Втулка
25 КИС0102468 Шайба
26 КИС0144406 Прокладка
27 КИС0144608 Ось
28 УЭС0300053 Ручка
29 70-3401074Б Вал рулевой
30 80-3401082 Крышка
31 БолтМ8-6ех20-7796 Болт М8-6ех20-7796
32 Болт3М10-6ех25-7796 Болт 3М10-6ех25-7796
33 ВинтМ8-6eх20-11738 Винт М8-6eх20-11738
34 ВинтВ.М5-6ех14-17473 Винт В.М5-6ех14-17473
35 ВинтВ2.М5-6ех10-17475 Винт В2.М5-6ех10-17475
36 ВинтВ2.М5-6ех14-17475 Винт В2.М5-6ех14-17475
37 ВинтВ2.М5-6ех40-17475 Винт В2.М5-6ех40-17475
38 ГайкаМ16х1,5-6G-2526 Гайка М16х1,5-6G-2526
39 Шайба16Т.65Г-6402 Шайба 16Т.65Г-6402
40 ШайбаА8.01-6958 Шайба
41 ШайбаА10.01-6958 Шайба А10.01-6958
42 Шплинты2,5х18-379 Шплинты 2,5х18-379
43 1-1-3-45х25х1,5х1,5-3057 Пружина тарельчатая 1-1-3-45х25х1,5х1,5-3057
44 1-3-3-45х25х1,5х1,5-3057 Пружина тарельчатая 1-3-3-45х25х1,5х1,5-3057
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
