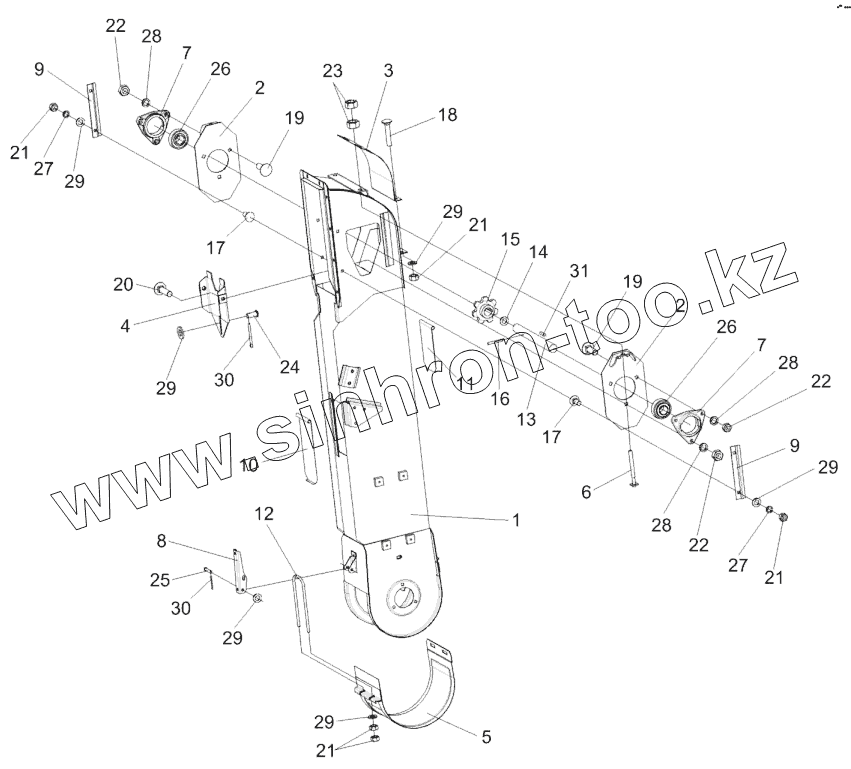

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Элеватор колосовой КЗК 0208000А-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
17
18
19
19
20
21
21
21
21
22
22
22
23
24
25
26
26
27
27
28
28
28
29
29
29
29
29
29
30
30
31
Позиция на иллюстрации Заводской номер детали Название детали
КЗК0208000А-01 КЗК0208000А-01 Элеватор колосовой
1 КЗК0208010А-01 Корпус
2 КЗР0208070Б Пластина
3 КЗР0208090Б Крышка
4 КЗР0208120Б Вставка
5 КЗР0208200 Крышка
6 КЗР0208240 Тяга
7 КЗР0101106 Корпус подшипника
8 КЗР0208432А Рычаг защелки
9 КЗР0208433А Накладка
10 КЗР0208441А Крышка
11 КЗР0208442 Крышка
12 КЗР0208601А Скоба защелки
13 КЗР0208604Б-01 Вал
14 КЗК-10-0214607 Кольцо
15 КЗР0218604Г-01 Звездочка
16 ПДВ0123607-01 Винт
17 БолтМ8-6ех20-7802 Болт М8-6ех20-7802
18 БолтМ8-6ех35-7802 Болт М8-6ех35-7802
19 БолтМ10-6ех30-7802 Болт М10-6ех30-7802
20 БолтМ10-6ех40-7802 Болт М10-6ех40-7802
21 ГайкаМ8-6G-5915 Гайка М8-6G-5915
22 ГайкаМ10-6G-5915 Гайка М10-6G-5915
23 ГайкаМ12-6G-5915 Гайка М12-6G-5915
24 Ось6-8b12х18-9650 Ось 6-8 b12х18-9650
25 Ось6-8b12х50-9650 Ось 6-8b12х50-9650
26 1680206С17 Подшипник
27 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
28 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
29 ШайбаС.8.01-11371 Шайба С.8.01-11371
30 Шплинт2х16-397 Шплинт 2х16-397
31 Шпонка8х7х40-23360 Шпонка 8х7х40-23360
