Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Доска стрясная КЗК-10-0280000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
28
28
29
30
31
32
32
32
32
33
33
33
34
35
36

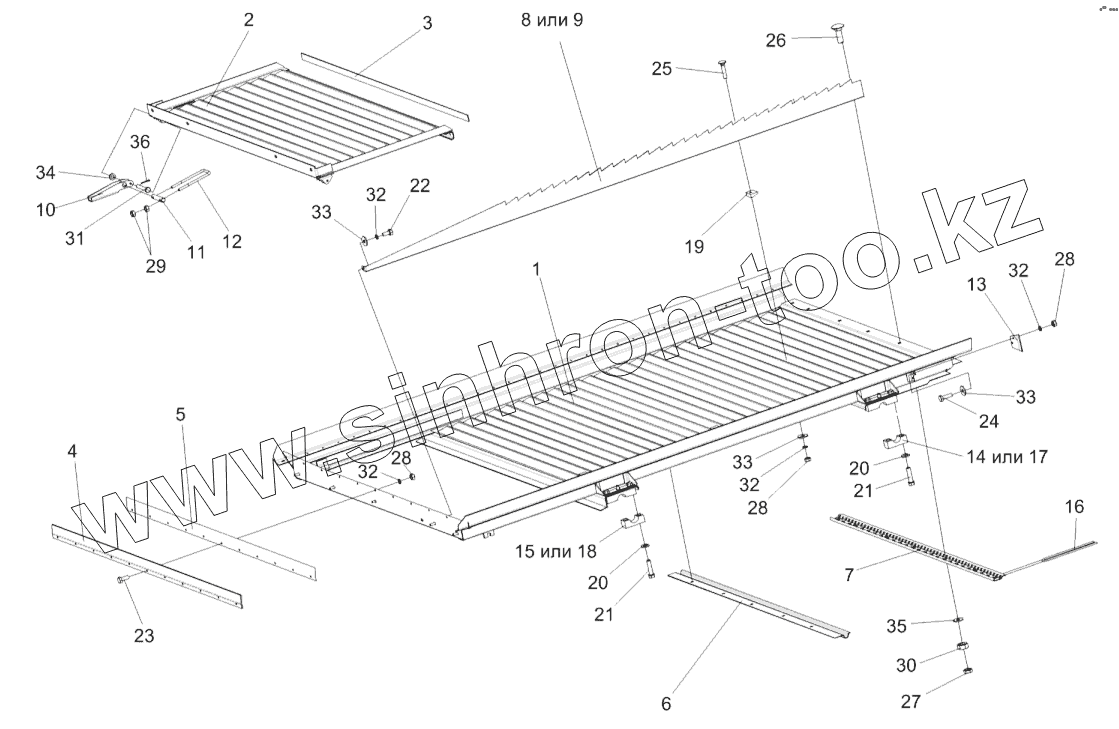

Позиция на иллюстрации Заводской номер детали Название детали
КЗК-10-0280030 КЗК-10-0280030 Решетка пальцевая
КЗК-10-0280000 КЗК-10-0280000 Доска стрясная
1 КЗК-10-0280010 Рама
2 КЗК-10-0280020 Надставка
3 КЗК-10-0280001 Прокладка
4 КЗК-10-0280002 Уплотнение
5 КЗК-10-0280401 Прижим
6 КЗК-10-0280403 Жесткость
7 КЗК-10-0280413 Обойма
8 КЗК0280402 Гребень
9 КЗК0280402-01 Гребень
10 КЗК0280418А Рукоятка
11 КЗК0280605А Ось
12 КЗК-12-0280606 Скоба
13 КЗР0280004А Экран
14 КЗР0280301 Крышка
15 КЗР0280301-01 Крышка
16 КЗР0280603 Палец
17 КЗР0280609А Крышка
18 КЗР0280609А-01 Крышка
19 КЗР0280901 Клин
20 КСН0101621-01 Шайба
21 УЭС0100603А-05 Болт
22 БолтМ6-6ех12-7798 Болт М6-6ех12-7798
23 БолтМ6-6ех16-7798 Болт М6-6ех16-7798
24 БолтМ6-6ех20-7798 Болт М6-6ех20-7798
25 БолтМ6-6ех30-7802 Болт М6-6ех30-7802
26 БолтМ10-6ех40-7802 Болт М10-6ех40-7802
27 ГайкаМ10-6G-2526 Гайка М10-6G-2526
28 ГайкаМ6-6G-5915 Гайка М6-6G-5915
29 ГайкаМ8-6G-5915 Гайка М8-6G-5915
30 ГайкаМ10-6G-5915 Гайка М10-6G-5915
31 Ось6-6b12х40-9650 Ось 6-6 b12х40-9650
32 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
33 ШайбаА.6.01-6958 Шайба А.6.01-6958
34 ШайбаС.6.01-11371 Шайба С.6.01-11371
35 ШайбаС.10.01-11371 Шайба С.10.01-11371
36 Шплинт1,6х12-397 Шплинт 1,6х12-397
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
