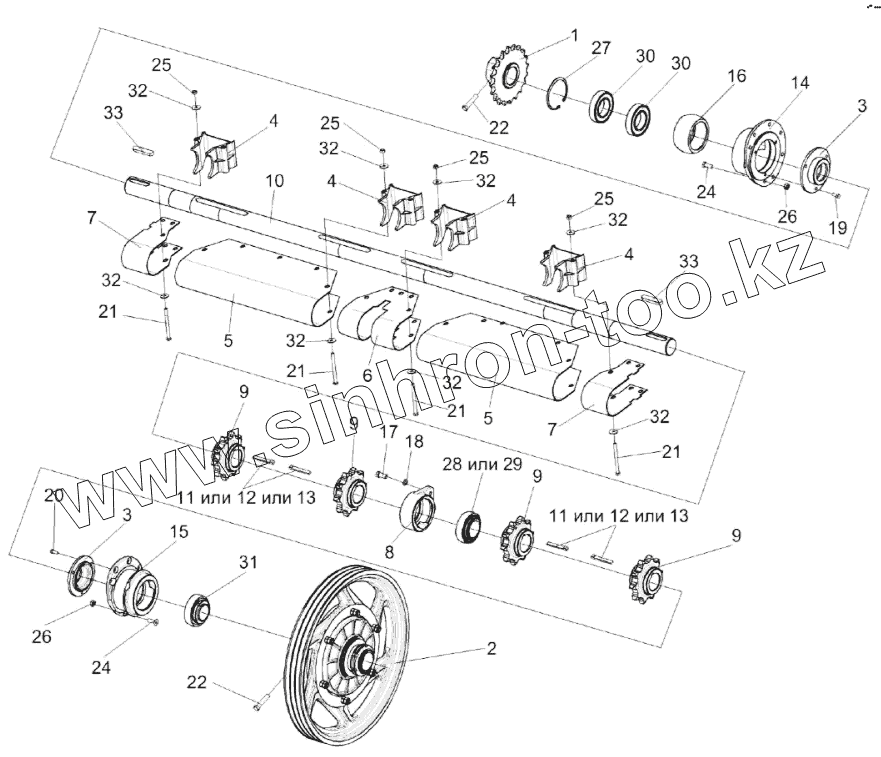

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Установка вала верхнего КЗК-12-1813000Б

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
4
4
5
5
6
7
7
8
9
9
9
9
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
21
21
21
21
22
22
24
24
25
25
25
25
26
26
27
28
29
30
30
31
32
32
32
32
32
32
32
32
33
33
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-12-1810000В-02 КЗК-12-1810000В-02 Камера наклонная
1 КЗК1870150А-01 Звездочка
2 КЗК1873100 Муфта предохранительная
3 КЗК-12-1803101 Крышка
4 КЗК-12-1810001 Корпус
5 КЗК-12-1810409 Кожух
6 КЗК-12-1810409-01 Кожух
7 КЗК-12-1810411А Кожух
8 КЗК-12-1813301 Корпус
9 КЗК-12-1813605 Звездочка
10 КЗК-12-1813000Б Вал верхний
10 КЗК-12-1813607А Вал
11 КЗК1773603 Шпонка
12 КЗК1773603-01 Шпонка
13 КЗК1773603-02 Шпонка
14 КЗК-12-1813010 Корпус
14 КЗК-12-1813202 Корпус
15 КЗК-12-1813203 Корпус
15 КЗК-12-1813020 Корпус
16 КЗК1873614 Втулка
17 УЭС0100603А Болт
18 УЭС0100607-01 Шайба
19 БолтМ8-6eх16-7796 Болт М8-6eх16-7796
20 БолтМ8-6eх20-7796 Болт М8-6eх20-7796
21 БолМ8x95-8.8-A Болт
21 КЗК-12-1800210 Болт
22 БолтМ12-6eх55-7796 Болт М12-6eх55-7796
24 ВинтМ10х30-8.8DIN7991 Винт М10х30-8.8 DIN 7991
25 ГайкаМ8-6G-5915 Гайка М8-6G-5915
26 ГайкаМ10-8DIN980 Гайка М10-8 DIN 980
27 В90-13943 Кольцо
28 YET210 Подшипник
29 ES210G2 Подшипник
30 180210-8882 Подшипник
31 680210А2НК7С27 Подшипник
32 ШайбаС8.01-6958 Шайба С8.01-6958
33 Шпонка14х9х70-23360 Шпонка 14х9х70-23360
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
