Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Установка транспортеров КЗК-12-1817000В

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
5
6
6
6
6
7
7
8
9
10
10
10
10
11
12
13
14
14
14
15
15
16
16
17
17

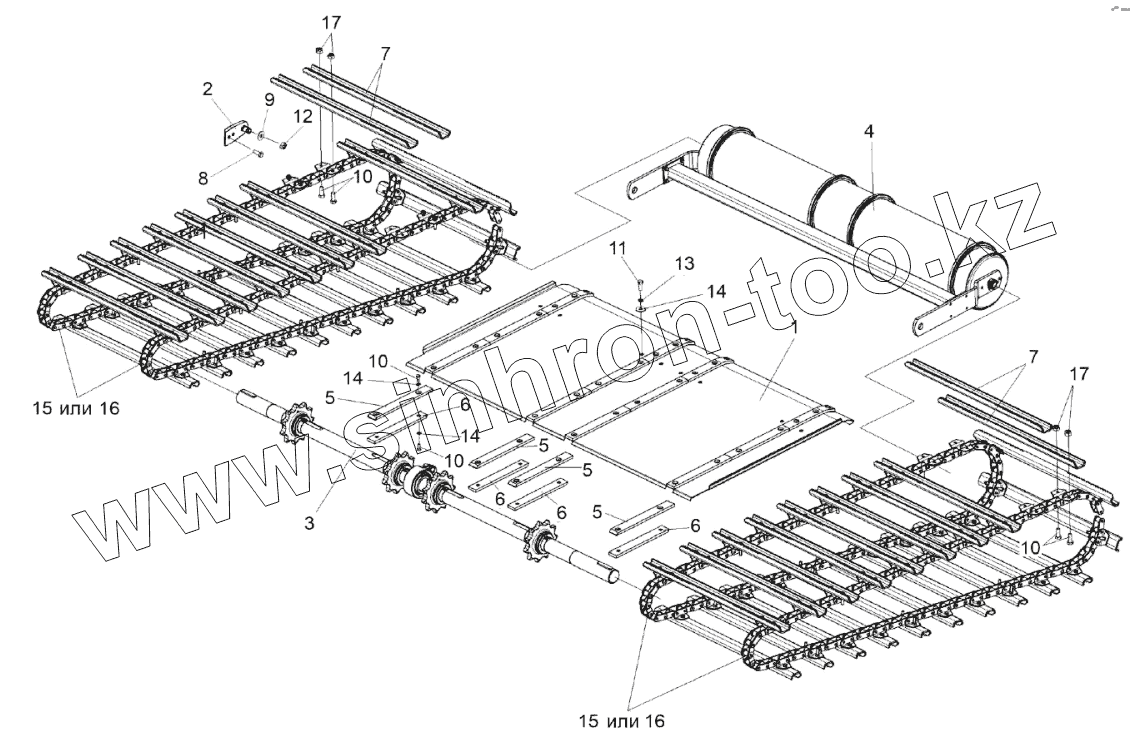

Позиция на иллюстрации Заводской номер детали Название детали
КЗК-12-1817000В КЗК-12-1817000В Транспортер
1 КЗК-12-1810250 Основание
2 КЗК-12-1810010 Упор
3 КЗК-12-1813000Б Вал верхний
4 КЗК-12-1816000Г Вал нижний
5 КЗК-12-1810003-01 Накладка
6 КЗК-12-1810003-02 Накладка
7 КЗК-1420-1807401-01 Гребенка
8 КПТ0100612А-02 Болт
9 КСН-2-0104615 Шайба
10 БолтМ10-6ех20-7796 Болт М10-6ех20-7796
11 БолтМ10-6eХ30-7796 Болт М10-6eХ30-7796
12 ГайкаМ6-6G-5915 Гайка М6-6G-5915
13 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
14 ШайбаС.10.01-11371 Шайба С.10.01-11371
15 Цепь38,4VBX91LLLGJ2/4 Цепь
16 Цепь38,4VBX91LLLGJ3A Цепь
17 ГайкаМ10-8DIN980 Гайка М10-8 DIN 980
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
