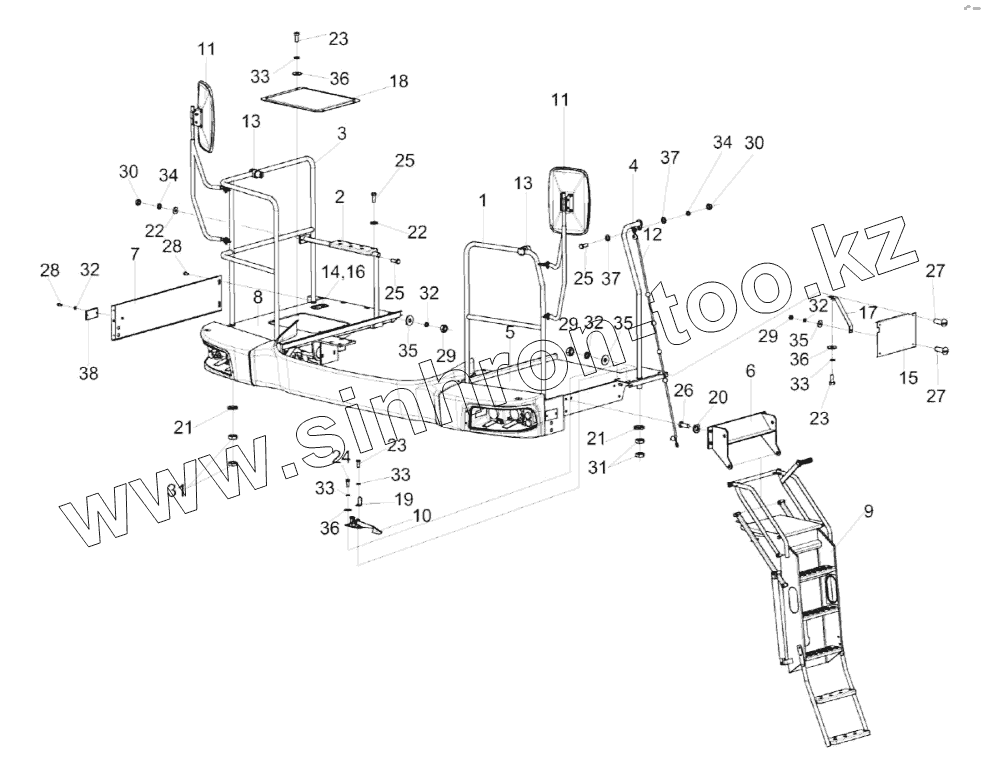

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Установка площадок КЗК-10-3-0121000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
15
16
17
18
19
20
21
21
22
22
23
23
23
24
25
25
25
26
27
27
28
28
29
29
29
30
30
31
31
32
32
32
32
33
33
33
33
34
34
35
35
35
36
36
36
37
37
38
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-10-3-0121000 КЗК-10-3-0121000 Установка площадок
1 КЗК-10-3-0100110 Поручень
2 КЗК-10-3-0100130 Поручень
3 КЗК-10-3-0100490 Поручень
4 КЗК-10-3-0100510А Поручень
5 КЗК-10-3-0121100 Площадка
6 КЗК-10-3-0121120 Кронштейн
7 КЗК-10-3-0121150 Панель
8 КЗК-10-3-0121200 Площадка
9 КЗК-10-3-0117000А Установка трапа
10 КЗК-10-3-0117110 Механизм фиксации трапа
11 КЗК0100520 Установка зеркала
12 КЗК0100790 Фал
13 КЗК-10-0100440 Установка упора
14 КЗК-12-0120460 Установка стеклоомывателя
15 КЗК-10-3-0121413 Панель
16 КЗК-10-3-0121438 Короб
17 КЗК-10-3-0121439 Опора
18 КЗК0100451-01 Крышка
19 КЗС0117414 Пластина
20 КСН0101621 Шайба
21 КСН0100636-01 Шайба
22 КСН0100665 Шайба
23 БолтМ8-6eх20-7796 Болт М8-6eх20-7796
24 БолтМ8-6eх30-7796 Болт М8-6eх30-7796
25 БолтМ10-6eх25-7796 Болт М10-6eх25-7796
26 БолтМ12-6eх30-7796 Болт М12-6eх30-7796
27 ВинтB.М6-6eх16-17473 Винт B.М6-6eх16-17473
28 ВинтB.М6-6eх20-17473 Винт B.М6-6eх20-17473
29 ГайкаМ6-6G-5915 Гайка М6-6G-5915
30 ГайкаМ10-6G-5915 Гайка М10-6G-5915
31 ГайкаМ20-6G-2526 Гайка М20-6G-2526
32 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
33 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
34 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
35 ШайбаC6.01-6958 Шайба C 6.01-6958
36 ШайбаC8.01-6958 Шайба C 8.01-6958
37 ШайбаC.10.01-11371 Шайба C.10.01-11371
38 3222.3731 Световозвращатель 3222.3731
