Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Капот КЗК-2-12-0228300

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
17
17
17
18
18
18
19
19
19
19
20
20
20
21
22
23
23
23
23
23
23
23
23
23
24
24
24
24
24
24
24
25
25
25
26
26
26
26
26
26
26
26
26
27
27
27
27
27
27
27
28
28
28
29
29
29
29
29
29
29
30
30
30
30
31
31
31
31
32
32
33
33

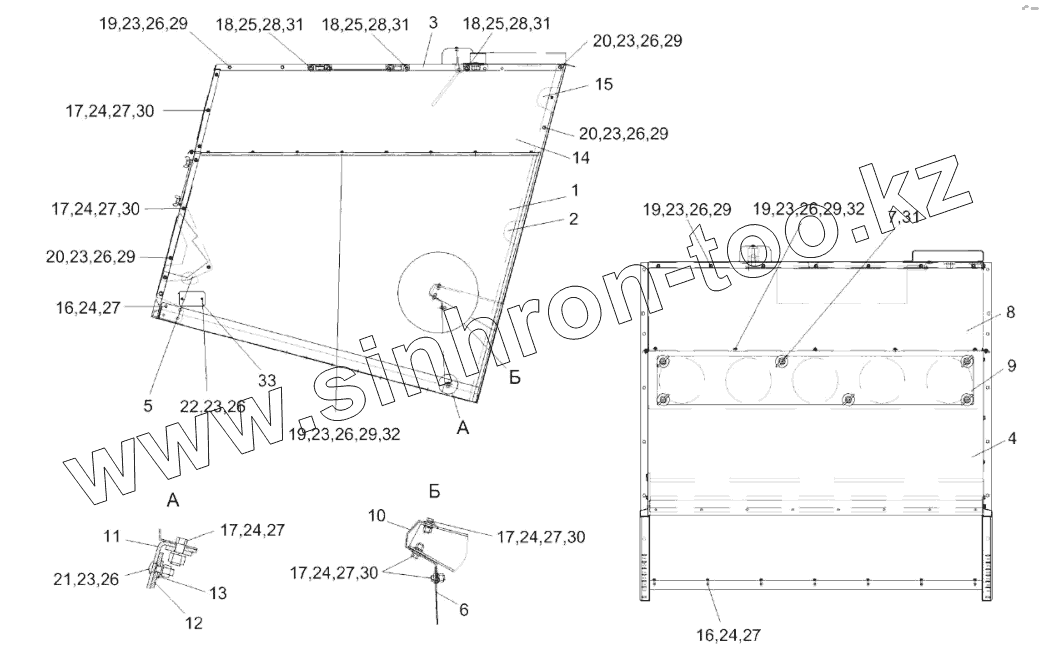

Позиция на иллюстрации Заводской номер детали Название детали
КЗК-2-12-0228300 КЗК-2-12-0228300 Капот
1 КЗК-2-12-0228010 Боковина
2 КЗК-2-12-0228010-01 Боковина
3 КЗК-2-12-0228140 Крыша
4 КЗК-2-12-0228200 Стенка задняя
5 КЗК-10-0228030 Опора
6 КЗК-10-0228040 Стенка
7 КИЛ0150750 Гайка-барашек
8 КЗК-10-0228438А Стенка задняя
9 КЗК-10-0228439 Крышка
10 КЗК-10-0228458 Балка
11 КЗК-10-0228463А Уголок
12 КЗК-12-0228005 Уплотнение
13 КЗК-12-0228405 Планка
14 КЗК-12-0228426 Надстройка
15 КЗК-12-0228426-01 Надстройка
16 БолтМ8-6eх20-7796 Болт М8-6eх20-7796
17 БолтМ8-6eх25-7796 Болт М8-6eх25-7796
18 БолтМ10-6eх25-7796 Болт М10-6eх25-7796
19 БолтМ6-6eх14-7798 Болт М6-6eх14-7798
20 БолтМ6-6eх16-7798 Болт М6-6eх16-7798
21 БолтМ6-6eх16-7802 Болт М6-6eх16-7802
22 ВинтB.М6-6eх16-17473 Винт B.М6-6eх16-17473
23 ГайкаМ6-6G-5915 Гайка М6-6G-5915
24 ГайкаМ8-6G-5915 Гайка М8-6G-5915
25 ГайкаМ10-6G-5915 Гайка М10-6G-5915
26 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
27 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
28 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
29 ШайбаC6.01-6958 Шайба C 6.01-6958
30 ШайбаC8.01-6958 Шайба C 8.01-6958
31 ШайбаC10.01-6958 Шайба C 10.01-6958
32 ШайбаC6.01-11371 Шайба C 6.01-11371
33 3212.3731 Световозвращатель
33 КД1-6А Световозвращатель
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
