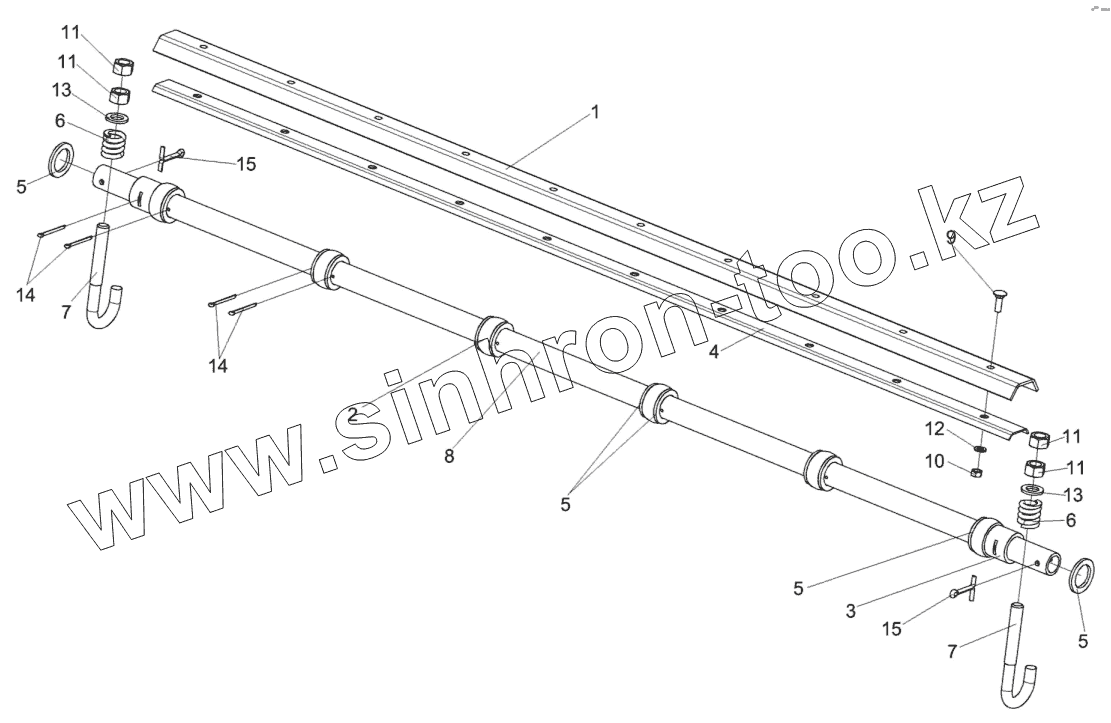

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Установка трубы КЗК 1770010-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
5
6
6
7
7
8
9
10
11
11
11
11
12
13
13
14
14
15
15
Позиция на иллюстрации Заводской номер детали Название детали
КЗК1770010-01 КЗК1770010-01 Труба
1 КЗК1770002-01 Уплотнение
2 КЗК1770004 Ролик
3 КЗК1770005 Втулка
4 КЗК1770403-01 Жесткость
5 КЗК1770408 Шайба
6 КЗК1770603 Пружина
7 КЗК1770605 Крюк
8 КЗК1770801-01 Труба
9 БолтМ8-6gх20-7802 Болт М8-6gх20-7802
10 ГайкаM8-6G-5915 Гайка M8-6G-5915
11 ГайкаM16-6G-5915 Гайка M16-6G-5915
12 ШайбаС.8.01-11371 Шайба С.8.01-11371
13 ШайбаС.16.01-11371 Шайба С.16.01-11371
14 Шплинт4х50-397 Шплинт 4х50-397
15 Шплинт6,3х45-397 Шплинт 6,3х45-397
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
