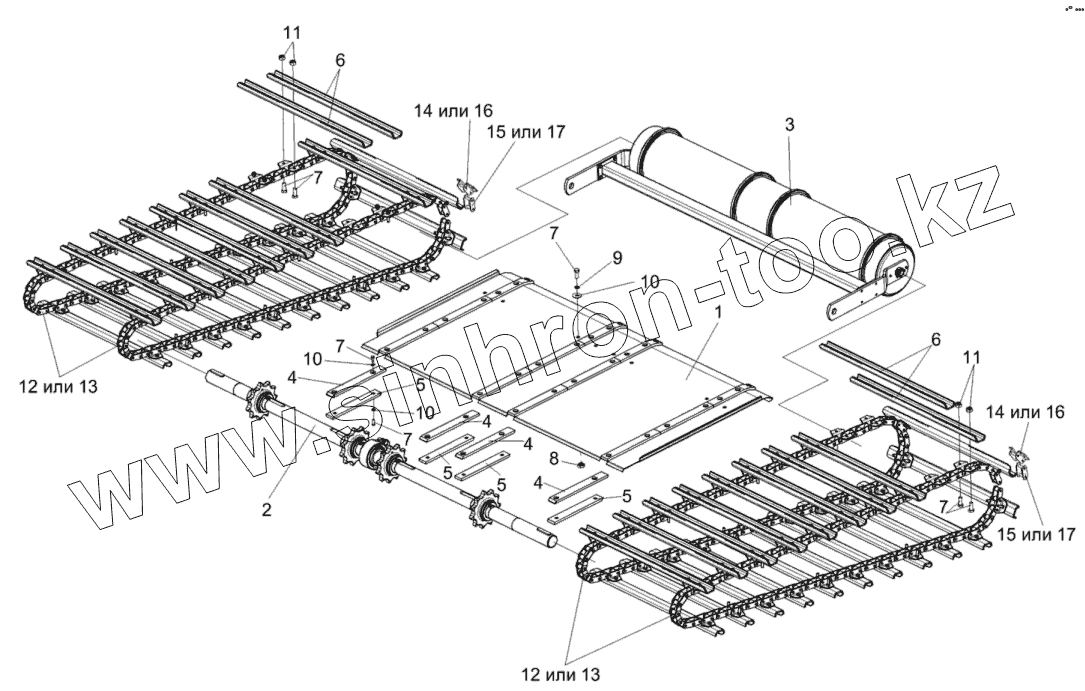

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Установка транспортеров КЗК-12-1817000Б

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
4
5
5
5
5
6
6
7
7
7
7
7
8
9
10
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-12-1817000Б КЗК-12-1817000Б Транспортер
1 КЗК-12-1810250 Основание
2 КЗК-12-1813000А Вал верхний
3 КЗК-12-1816000Б Вал нижний
4 КЗК-12-1810003-01 Накладка
5 КЗК-12-1810003-02 Накладка
6 КЗК-12-1817405 Гребенка
7 БолтМ8-6gх20-7796 Болт М8-6gх20-7796
8 ГайкаМ8-6G.8-5915 Гайка М8-6G.8-5915
9 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
10 ШайбаС.8.01-11371 Шайба С.8.01-11371
11 ГайкаМ8-8 Гайка М8-8
12 ЦЕП0004155 Цепь ТРД-38-5600-1-2-8-4
13 ЦЕП0004214 Цепь ТРД-38-56-1-2-8-4
14 П-ТРД-38-56 Звено
15 С-ТРД-38-56 Звено
16 П-ТРД-38-5600 Звено П-ТРД-38-5600
17 С-ТРД-38-5600 Звено
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
