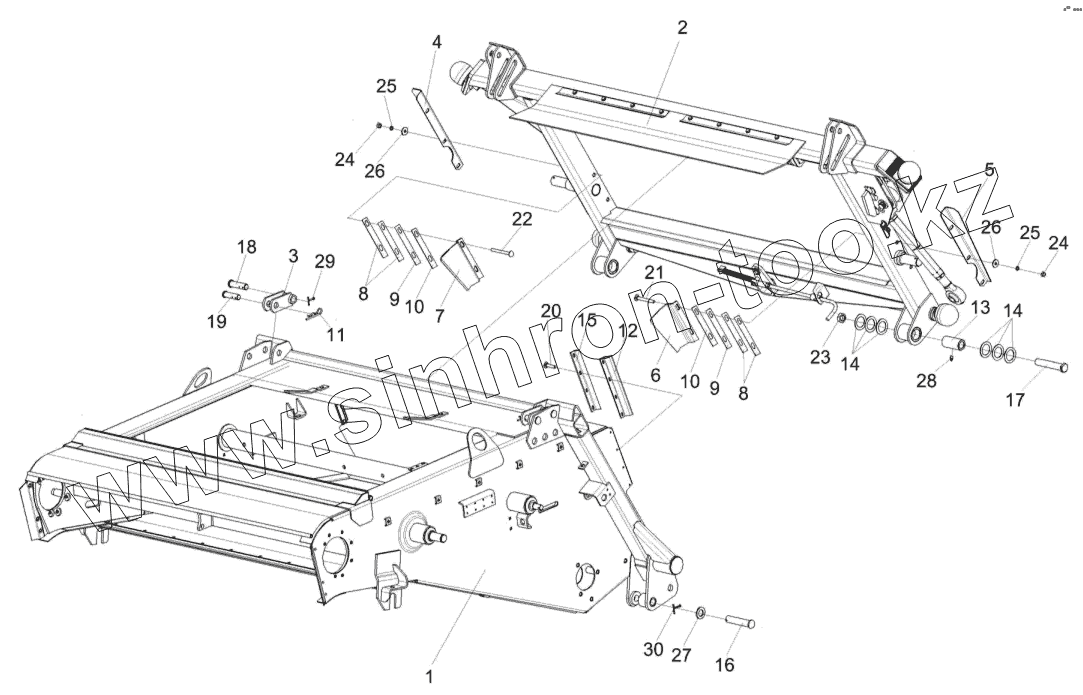

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Установка рамки переходной КЗК-12-1808000А

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

9

10

10

11

12

13

14

14

15

16

17

18

19

20

21

22

23

24

24

25

25

26

26

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
КЗК-12-1810000Б-02	КЗК-12-1810000Б-02		Камера наклонная
1	КЗК-12-1811000Б-01		Рама
2	КЗК-12-1808000А		Рамка переходная
3	КЗК1787000		Серьга
4	КЗК-12-1808403		Закрылок
5	КЗК-12-1808403-01		Закрылок
6	КЗК-12-1808407		Щиток
7	КЗК-12-1808407-01		Щиток
8	КЗК-12-1808408		Прокладка
9	КЗК-12-1808408-01		Прокладка
10	КЗК-12-1808408-02		Прокладка
11	ЖКЛ0000609		Шплинт
12	КЗК1770011		Пластина
13	КЗК1770202А		Втулка
14	КЗК1770414		Шайба
15	КЗК1770419		Планка
16	КЗК1770604-02		Палец
17	КЗК1770606		Ось
18	КЗК1770622		Ось
19	КЗК1770623		Ось
20	БолтМ6-6gх14-7798		Болт М6-6gх14-7798
21	БолтМ10-6gх90-7802		Болт М10-6gх90-7802
22	БолтМ10-6gх100-7802		Болт М10-6gх100-7802
23	ГайкаМ24х2-6H-2526		Гайка М24х2-6H-2526
24	ГайкаM10-6G-5915		Гайка M10-6G-5915
25	Шайба10Т.65Г-6402		Шайба 10Т.65Г-6402
26	ШайбаА10.01-6958		Шайба А10.01-6958
27	ШайбаС.24.01-11371		Шайба С.24.01-11371
28	1.2-19853		Масленка
29	Шплинт5х32-397		Шплинт 5х32-397
30	Шплинт5х40-397		Шплинт 5х40-397

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
