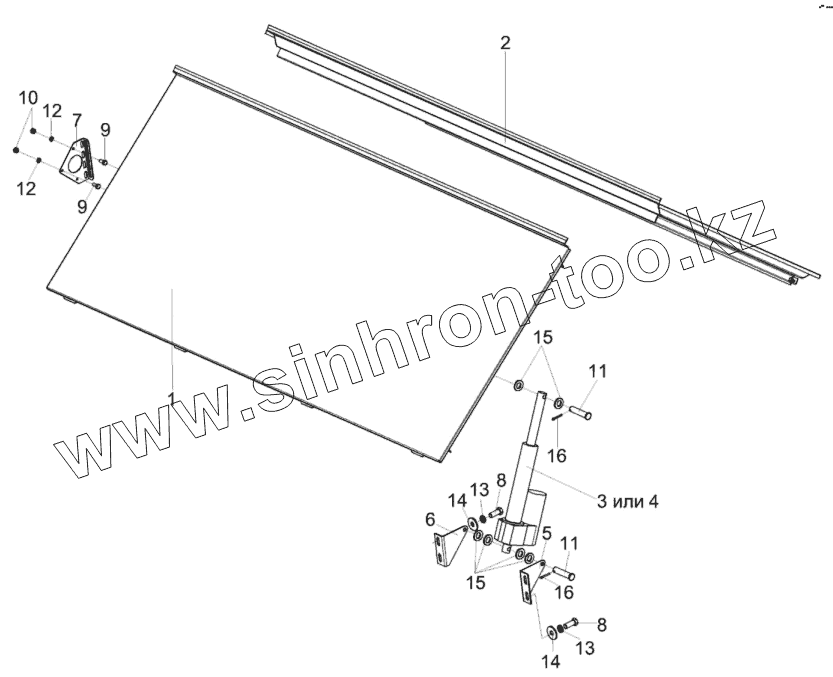

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Установка крыши КЗК-10-0204370Б

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

9

10

11

11

12

12

13

13

14

14

15

15

16

16

Позиция на иллюстрации	Заводской номер детали		Название детали
КЗК-10-0204370Б	КЗК-10-0204370Б		Установка крыши
1	КЗК-10-0204390Б		Панель
2	КЗК-10-0204400А		Панель
3	КЗК-10-0701380-02		Электромgханизм бункера
4	КЗК-10-0701390-02		Электромgханизм бункера
5	КЗК-10-0204466		Кронштейн
6	КЗК-10-020466-01		Кронштейн
7	КЗК-10-0204479		Кронштейн
8	БолтМ10-6gх25-7796		Болт М10-6gх25-7796
9	БолтМ6-6gх14-7798		Болт М6-6gх14-7798
10	ГайкаМ6-6G-5915		Гайка М6-6G-5915
11	Ось6-12b12х55-9650		Ось 6-12 b12х55-9650
12	Шайба6Т.65Г-6402		Шайба 6Т.65Г-6402
13	Шайба10Т-6402		Шайба 10Т-6402
14	ШайбаС10.01-6958		Шайба С10.01-6958
15	ШайбаС12.01-11371		Шайба С12.01-11371
16	Шплинт3,2х18-397		Шплинт 3,2х18-397
