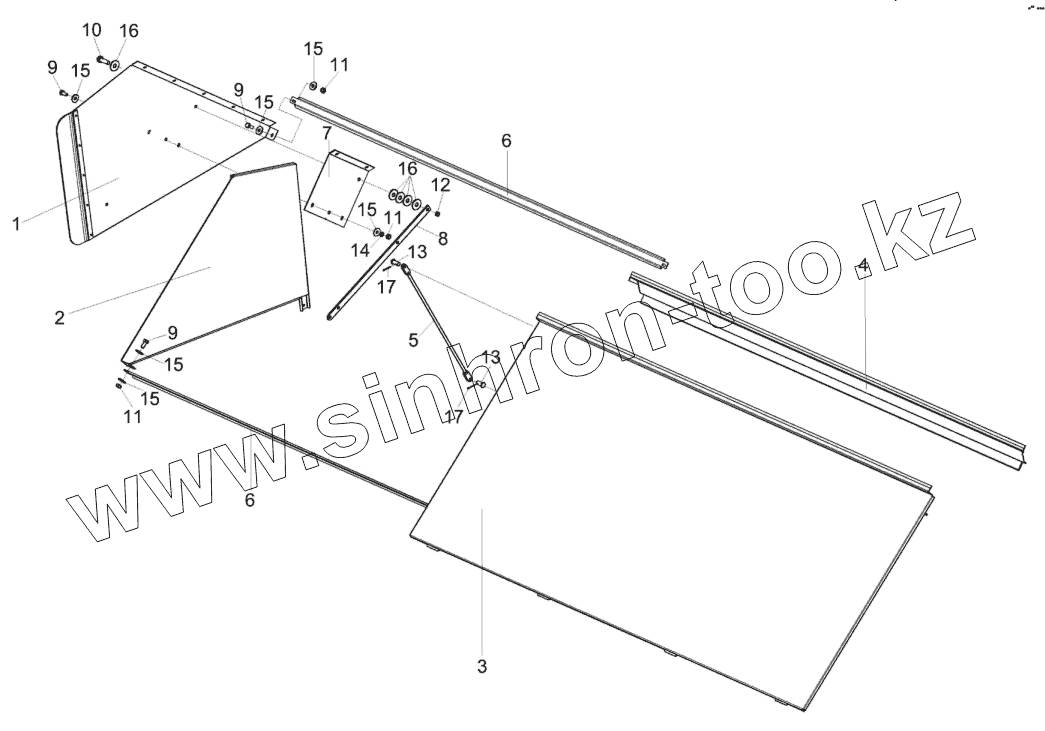

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Установка крыши КЗК-10-0204370Б

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
9
9
10
11
11
11
12
13
13
14
15
15
15
15
15
15
16
16
17
17
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-10-0204370Б КЗК-10-0204370Б Установка крыши
1 КЗК-10-0204330А Штора
2 КЗК-10-0204360 Штора
3 КЗК-10-0204390Б Панель
4 КЗК-10-0204400А Панель
5 КЗК-10-0204420 Тяга
6 КЗК-10-0204478 Ограждение
7 КЗК-10-0204462А-01 Усилитель
8 КЗК-10-0204472 Рычаг
9 БолтМ6-6gх14-7798 Болт М6-6gх14-7798
10 БолтМ8-6gх25-7798 Болт М8-6gх25-7798
11 ГайкаМ6-6G-5915 Гайка М6-6G-5915
12 ГайкаМ8-6G-5915 Гайка М8-6G-5915
13 Ось6-8b12х18-9650 Ось 6-8 b12х18-9650
14 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
15 ШайбаС6.01-6958 Шайба С6.01-6958
16 ШайбаС8.01-6958 Шайба С8.01-6958
17 Шплинт2х16-397 Шплинт 2х16-397
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
