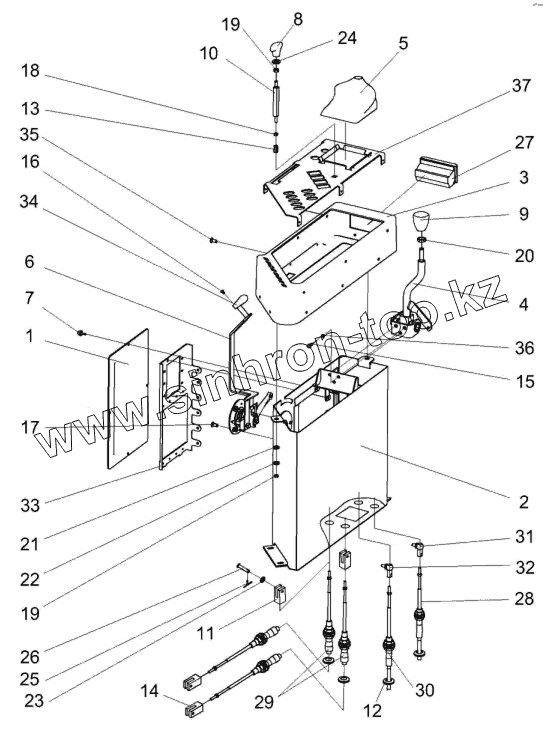

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Пульт управления КЗК-10-3-0119200

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-10-3-0119200 КЗК-10-3-0119200 Пульт управления
1 КЗК-10-3-0119210 Крышка
2 КЗК-10-3-0119300 Корпус
3 КЗК-10-3-0119350 Корпус
4 КЗК-10-3-0119390 Привод
5 КЗК-10-3-0119440 Чехол
6 КЗК-12-0119440А Рычаг
7 РСМ10.04.20.630 Ручка
8 УЭС0302310 Ручка
9 КЗК-10-3-0119031 Рукоятка
10 КВС-1-0129613 Ось
11 УЭС0301601 Вилка
12 УЭС0700013 Втулка
13 УЭС-4-0300602 Муфта
14 УЭС-4-0300603 Вилка
15 БолтМ6-6gх16-7798 Болт М6-6gх16-7798
17 ВинтВ2.М8-6gх16-17475 Винт В2.М8-6gх16-17475
18 ГайкаМ6-6G.8-5915 Гайка М6-6G.8-5915
19 ГайкаМ8-6G.8-5915 Гайка М8-6G.8-5915
20 ГайкаМ12-6G-5916 Гайка М 12-6G-5916
21 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
22 ШайбаC8.01-6958 Шайба C 8.01-6958
23 ШайбаC.6.01-11371 Шайба C.6.01-11371
24 ШайбаC.8.01-11371 Шайба C.8.01-11371
25 Ось6-6b12х30-9650 Ось 6-6b12х30-9650
26 Шплинт1,6х16-397 Шплинт 1,6х16-397
27 80-8203010 Пепельница
28 112-025-03800 Трос дистанционного управления
29 112-075-07500 Трос дистанционного управления
30 113-075-03500 Трос дистанционного управления
31 Арт.026820612 Шарнир угловой
32 Арт.026820816 Шарнир угловой
33 КЗК-10-3-0119449 Кронштейн
34 УЭС0301055 Рукоятка
35 Винт4,8х13 Винт 4,8х13
36 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
37 КЗК-10-3-0119250 Панель
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
