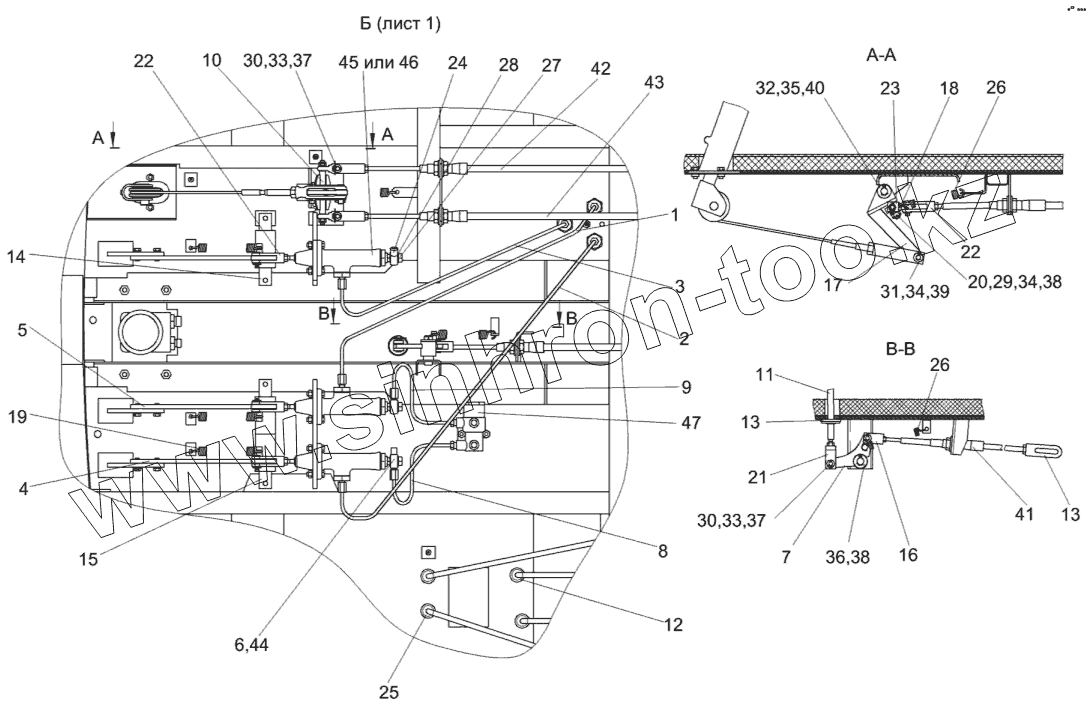

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Площадка управления КЗК-10-3-0119000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
26
27
28
29
30
30
31
32
33
33
34
34
35
36
37
37
38
38
39
40
41
42
43
44
45
46
47
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-10-3-0119000 КЗК-10-3-0119000 Площадка управления
1 КЗК-10-3-0119110 Трубопровод
2 КЗК-10-3-0119120 Трубка
3 КЗК-10-3-0119130 Трубка
4 КЗК-10-3-0119450 Рычаг
5 КЗК-10-3-0119450-01 Рычаг
6 КЗК-10-3-0119570 Угольник
7 КЗК-7-0119330А Рычаг
8 КЗК-12-0122190 Трубопровод
9 КЗК-12-0122190-01 Трубопровод
10 РСМ10.04.15.130 Качалка
11 КЗК-10-3-0119602 Тяга
12 КГС0120032 Втулка
13 КЗК-10-0115616 Вилка
14 КЗС0119605 Ось
15 КЗС0119606 Ось
16 КИЛ0144611 Вилка
17 УЭС0300205 Рычаг
18 УЭС0300522 Пластина
19 УЭС0300609А Пружина
20 УЭС0300626 Ось
21 УЭС0300684 Вилка
22 УЭС0300686 Вилка
23 УЭС0302611 Сухарик
24 УЭС0302612 Угольник
25 УЭС0700013 Втулка
26 РСМ10.04.13.606Б Пружина
27 54-60303 Болт
28 75Ш-00005 Прокладка
29 ГайкаМ10-6G-5915 Гайка М10-6G-5915
30 Ось6-8b12х30-9650 Ось 6-8b12х30-9650
31 Ось6-10b12х36-9650 Ось 6-10b12х36-9650
32 Ось6-14b12х45-9650 Ось 6-14b12х45-9650
33 ШайбаC.8.01-11371 Шайба C.8.01-11371
34 ШайбаC.10.01-11371 Шайба C.10.01-11371
35 ШайбаC.14.01-11371 Шайба C.14.01-11371
36 ШайбаC.16.01-11371 Шайба C.16.01-11371
37 Шплинт2х20-397 Шплинт 2х20-397
38 Шплинт2,5х20-397 Шплинт 2,5х20-397
39 Шплинт3,2х20-397 Шплинт 3,2х20-397
40 Шплинт4х25-397 Шплинт 4х25-397
41 112-050-02200 Трос дистанционного управления
42 113-075-03500 Трос дистанционного управления
43 113-075-04000 Трос дистанционного управления
44 ВК12Б-Э Выключатель света ''стоп'' гидравлический ВК12Б-Э
45 ЕДЦГ073.000-03 Главный цилиндр
46 Т22160 Цилиндр главный привода тормозов
47 3518090-51050 Регулятор давления
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
