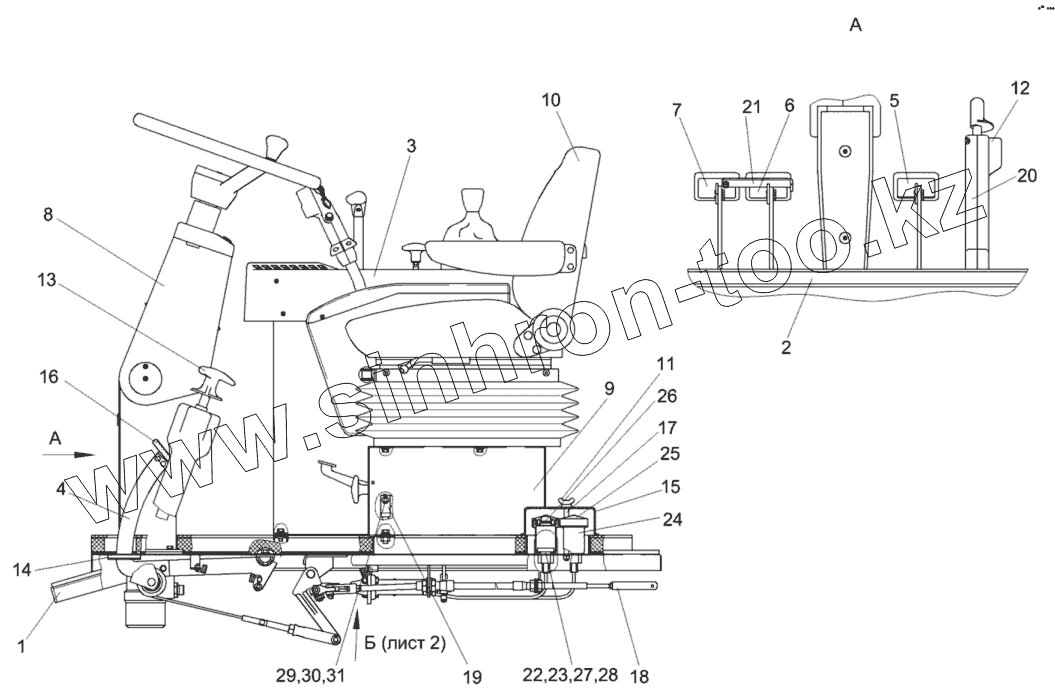

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Площадка управления КЗК-10-3-0119000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-10-3-0119000 КЗК-10-3-0119000 Площадка управления
1 КЗК-10-3-0119010 Площадка
2 КЗК-10-3-0119090 Коврик
3 КЗК-10-3-0119200 Пульт управления
4 КЗК-10-3-0119470 Рычаг
5 КЗК-10-3-0119480 Педаль
6 КЗК-10-3-0119490 Педаль
7 КЗК-10-3-0119510 Педаль
8 КВС-1-0129230-01 Рулевая колонка
9 КЗК-7-0119350А Кронштейн
10 КЗК-12-0119290Б Сиденье
11 КИС0120400 Гайка
12 УЭС0300270 Крышка
13 УЭС0300710 Колонка привода
14 КВК0129047 Уплотнение
15 КВС-1-0129001 Крышка
16 КВС-1-0129042 Подушка
17 КВС-1-0129615 Шпилька
18 КЗК-12-0119645 Вилка
19 КИЛ0144611 Вилка
20 УЭС0300087 Крышка
21 УЭС0300526 Планка
22 УЭС0300639 Штуцер бачка
23 УЭС0302413 Шайба
24 54-00104 Корпус бачка главного цилиндрз тормоза
25 54-00135 Крышка бачка
26 403-3505119 Отражатель крышки бачка главного цилиндра тормоза
27 ГайкаМ20х1,5-6G-5915 Гайка М20х1,5-6G-5915
28 024-028-25-2-2-18829/9833 Кольцо 024-028-25-2-2-18829/9833
29 Ось6-8b12х30-9650 Ось 6-8b12х30-9650
30 ШайбаC.8.01-11371 Шайба C.8.01-11371
31 Шплинт2х20-397 Шплинт 2х20-397
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
