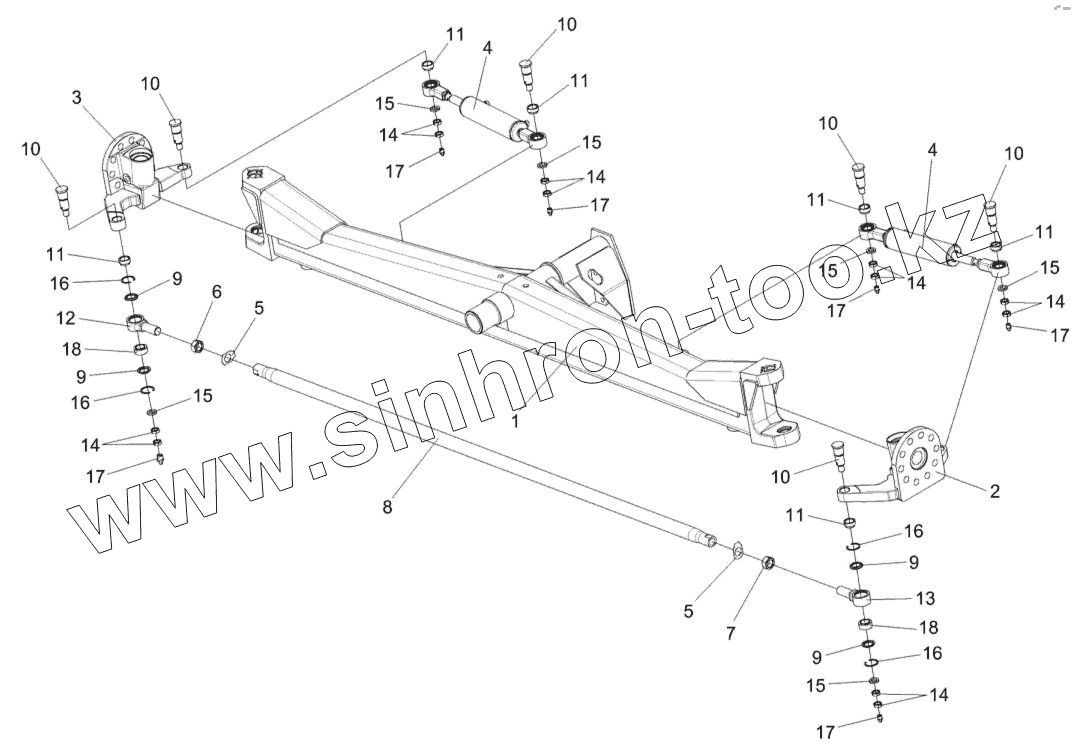

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Мост управляемых колес КЗК-10-0109300

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
7
8
9
9
9
9
10
10
10
10
10
10
11
11
11
11
11
11
12
13
14
14
14
14
14
14
15
15
15
15
15
15
16
16
16
16
17
17
17
17
17
17
18
18
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-10-0109320 КЗК-10-0109320 Тяга рулевая
УЭС-7-0109070 УЭС-7-0109070 Шарнир
УЭС-7-0109070-01 УЭС-7-0109070-01 Шарнир
КЗК-10-0109300 КЗК-10-0109300 Мост управляемых колес
1 КЗК-10-0109370 Балка
2 КЗК-10-0109450 Кулак поворотный
3 КЗК-10-0109350-01 Кулак поворотный
4 УЭС-7-0109200 Гидроцилиндр
5 КЗК-10-0109414 Шайба
6 КЗК-10-0109621 Гайка
7 КЗК-10-0109621-01 Гайка
8 КЗК-10-0109811 Труба
9 РСМ10.02.02.007А Кольцо
10 РСМ10.02.02.633А Ось
11 РСМ10.02.02.806А Втулка
12 УЭС-7-0109613 Корпус шарнира
13 УЭС-7-0109613-01 Корпус шарнира
14 ГайкаМ20х1,5-6G-2526 Гайка М20х1,5-6G-2526
15 ШайбаС20х5.01-10450 Шайба С 20х5.01-10450
16 В47-13941 Кольцо В47-13941
17 1.2-19853 Масленка
18 ШС30-3635 Подшипник
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
