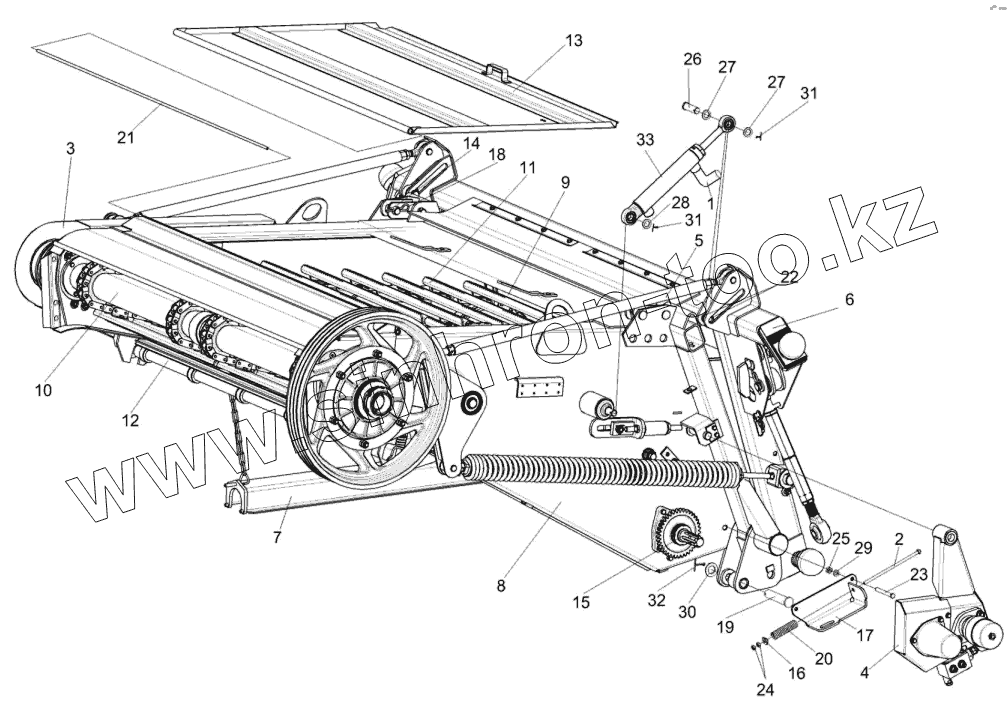

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Камера наклонная КЗК-12-1810000Б-02

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-12-1810000Б-02 КЗК-12-1810000Б-02 Камера наклонная
1 КЗК-12-1790000А Система гидравлическая камеры наклонной
2 КЗК-12-1800010 Винт
3 КЗК-12-1800160 Ограждение
4 КЗК-12-1804100 Гидрореверс
5 КЗК-12-1805000-01 Механизм продольного копирования
6 КЗК-12-1808000А Рамка переходная
7 КЗК-12-1810210 Упор
8 КЗК-12-1811000Б-01 Рама
9 КЗК-12-1813000А Вал верхний
10 КЗК-12-1816000Б Вал нижний
11 КЗК-12-1817000Б Транспортер
12 КЗК1770010-01 Труба
13 КЗК1772000-01 Крышка
14 КЗК1787000 Серьга
15 КЗК-12-1800611 Вал
16 КЗК-12-1800625 Втулка
17 КЗК-12-1810414 Упор
18 ЖКЛ0000609 Шплинт
19 КЗК1770604-01 Палец
20 КЗК1770619 Пружина
21 КЗК1770624-01 Ось
22 КЗК1770803 Втулка
23 БолтM10-6gх100-7802 Болт M10-6gх100-7802
24 ГайкаM8-6G.8-5915 Гайка M8-6G.8-5915
25 ГайкаM10-6G.8-5915 Гайка M10-6G.8-5915
26 Ось6-20b12x65-9650 Ось 6-20 b12x65-9650
27 Шайба20.01-9649 Шайба 20.01-9649
28 ШайбаА10.01-6958 Шайба А10.01-6958
29 ШайбаС.10.01-11371 Шайба С.10.01-11371
30 ШайбаС.24.01-11371 Шайба С.24.01-11371
31 Шплинт5x32-397 Шплинт 5x32-397
32 Шплинт5x40-397 Шплинт 5x40-397
33 ВНС40.20.160-2 Гидроцилиндр
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
