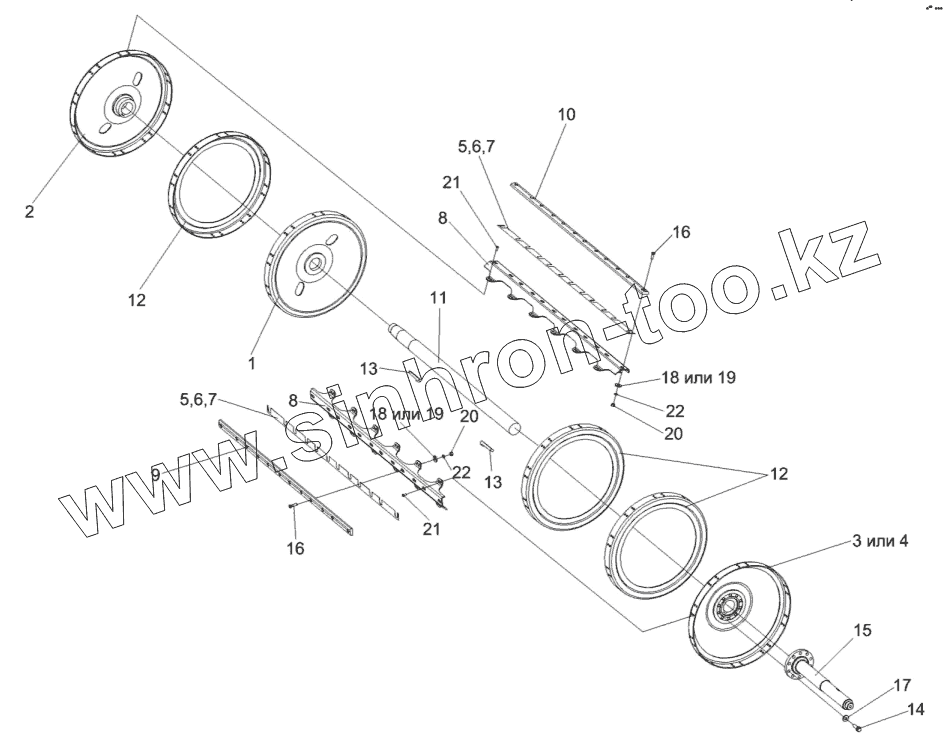

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10. Барабан молотильный КЗК-10-0104100

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
6
7
7
8
8
9
10
11
12
12
13
13
14
15
16
16
17
18
18
19
19
20
20
21
21
22
22
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-10-0104120 КЗК-10-0104120 Барабан молотильный
КЗК-10-0104100 КЗК-10-0104100 Барабан молотильный
1 КЗК0104050 Диск средний
2 КЗК0104060 Диск крайний
3 КЗК-12-0104110 Диск
4 КЗК-12-0104130 Диск
5 КЗК-10-0104405 Прокладка
6 КЗК-10-0104405-01 Прокладка
7 КЗК-10-0104405-02 Прокладка
8 КЗК-10-0104411 Подбичник
9 КЗК-10-0104502 Бич
10 КЗК-10-0104502-01 Бич
11 КЗК-10-0104612 Вал
12 КЗК0104407 Диск
13 КЗК0104603 Шпонка
14 КЗК0202641 Болт
15 КЗК-12-0104613-01 Цапфа
16 КЗР0103608А Болт
17 КЗР0202674А Шайба
18 КИС0200409А Шайба
19 УЭС0107512-01 Пластина
20 ГайкаM12x1,25-5915 Гайка M12x1,25-5915
21 Заклепка10x22-10299 ЗаклепкА10x22-10299
22 Шайба12Т.65Г-6402 Шайба 12Т.65Г-6402
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
