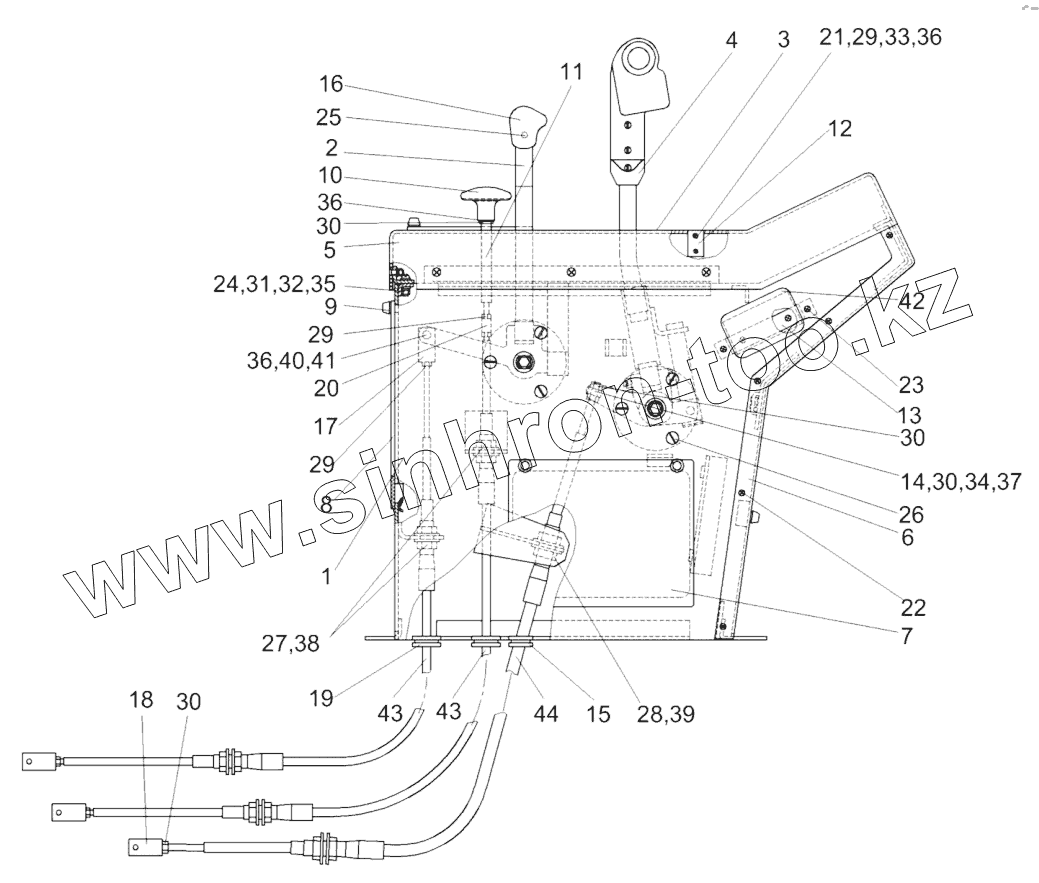

Каталог запасных частей к технике: Гомсельмаш КЗС-10К (ПОЛЕСЬЕ). Пульт управления КЗК-10-0119050
КЗК-10-0119050
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
29
30
30
30
30
31
32
33
34
35
36
36
36
37
38
39
40
41
42
43
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0119050 | КЗК-10-0119050 | Пульт управления | |
| 1 | КВС-1-0129360 | Корпус | |
| 2 | КВС-1-0129420 | Рычаг | |
| 3 | КВС-1-0129540 | Панель | |
| 4 | КВС-1-0129550 | Привод | |
| 5 | КВС-1-0129710 | Крышка | |
| 6 | КВС-1-0129740 | Панель | |
| 7 | КВС-1-10129770 | Крышка | |
| 8 | КВС-1-0129830 | Крышка | |
| 9 | РСМ-10.04.20.630 | Ручка | |
| 10 | УЭС 0302310 | Ручка | |
| 11 | КВС-1-0129613 | Ось | |
| 12 | КВС-1-0129451 | Кронштейн | |
| 13 | КВС-1-0129504 | Кронштейн | |
| 14 | КВС-1-0129628 | Ось | |
| 15 | КИС 0140061-02 | Втулка | |
| 16 | УЭС 0301055 | Рукоятка | |
| 17 | УЭС 0301601 | Вилка | |
| 18 | УЭС 0301601-01 | Вилка | |
| 19 | УЭС 0700013 | Втулка | |
| 20 | УЭС-4-0300602 | Муфта | |
| 21 | Болт М6-6ех16-7798 | Болт М6-6ех16-7798 | |
| 22 | Винт 2-4х10.01-10619 | Винт | |
| 23 | Винт В.М4-6ех10-17473 | Винт | |
| 24 | Винт В.М5-6ех20-17473 | Винт | |
| 25 | Винт В2.М4-6ех12-17473 | Винт | |
| 26 | Винт В2.М8-6ех12-17473 | Винт | |
| 27 | Гайка М16х1,5-6G-2526 | Гайка М16х1,5-6G-2526 | |
| 28 | Гайка М18х1,5-6G-2526 | Гайка М18х1,5-6G-2526 | |
| 29 | Гайка М6-6G-5915 | Гайка М6-6G-5915 | |
| 30 | Гайка М8-6G-5915 | Гайка М8-6G-5915 | |
| 31 | Гайка М5-6Н-5927 | Гайка М5-6Н-5927 | |
| 32 | Шайба 5 65Г-6402 | Шайба 5 65Г-6402 | |
| 33 | Шайба 6Т 65Г-6402 | Шайба 6Т 65Г-6402 | |
| 34 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 | |
| 35 | Шайба С.5.01-11371 | Шайба С.5.01-11371 | |
| 36 | Шайба С.6.01-11371 | Шайба С.6.01-11371 | |
| 37 | Шайба С.8.01-11371 | Шайба С.8.01-11371 | |
| 38 | Шайба С.16.01-11371 | Шайба С.16.01-11371 | |
| 39 | Шайба С.18.01-11371 | Шайба С.18.01-11371 | |
| 40 | Ось 6-6b12х30-9650 | Ось | |
| 41 | Шплинт 1,6х16-397 | Шплинт 1,6х16-397 | |
| 42 | 2103-8203200 | Пепельница | |
| 43 | 23.588.1.1.2.00-43 | Трос дистанционного управления | |
| 44 | 23.588.1.1.3.00-14 | Трос дистанционного управления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
