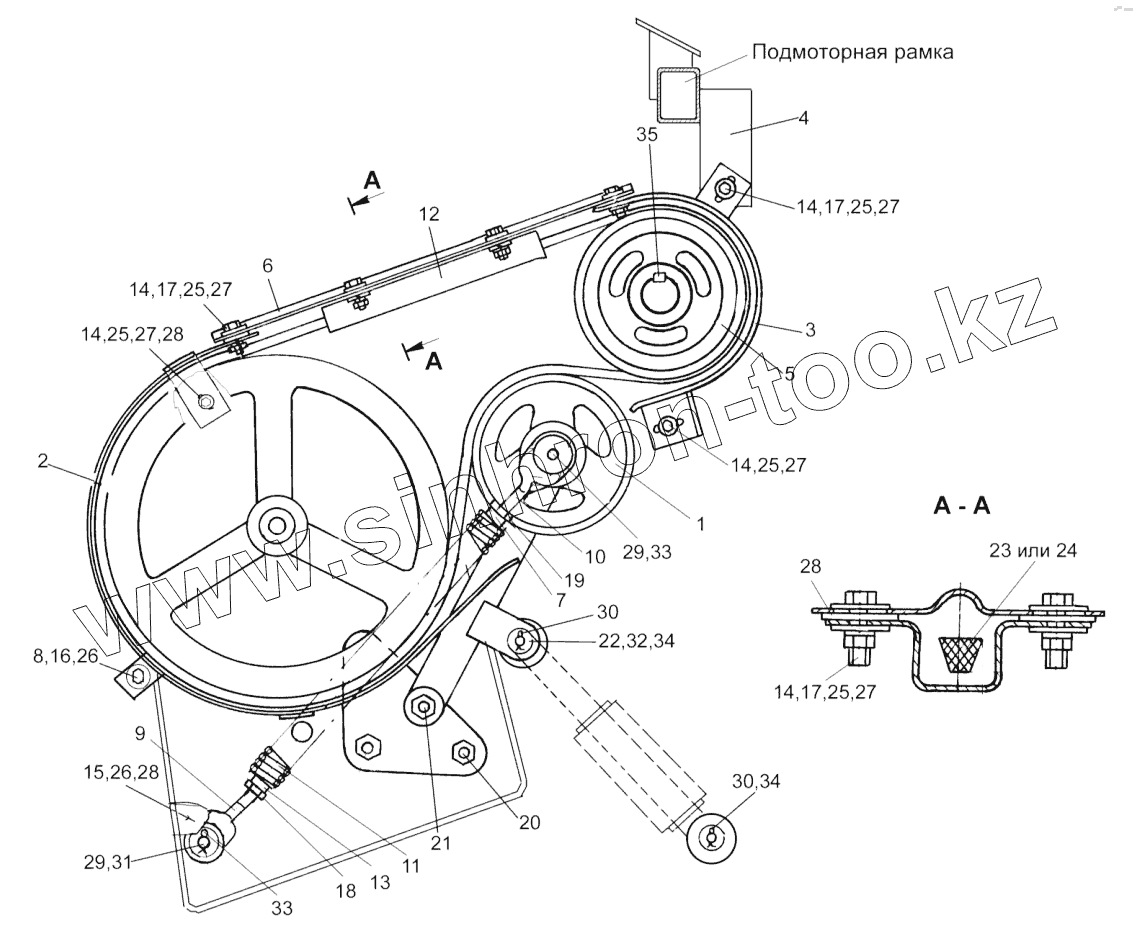

Каталог запасных частей к технике: Гомсельмаш КЗС-10К (ПОЛЕСЬЕ). Привод вибратора КЗК-10-0223000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
14
15
16
17
17
17
18
19
20
21
22
23
24
25
25
25
25
25
26
26
27
27
27
27
27
28
28
28
29
29
30
30
31
32
33
33
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК 0223070 | КЗК 0223070 | Пружина | |
| КЗК-10-0223000 | КЗК-10-0223000 | Привод вибратора | |
| 1 | КЗК 0223010 | Рычаг | |
| 2 | КЗК 0223050Б | Щиток | |
| 3 | КЗК 0223060А | Щиток | |
| 4 | КЗК 0223080 | Кронштейн | |
| 5 | КЗК 0223102 | Шкив | |
| 6 | КЗК 0223419 | Пластина | |
| 7 | КЗР 0202102 | Пробка | |
| 8 | КЗР 0221417 | Шайба | |
| 9 | КЗР 0221606А-06 | Зацеп | |
| 10 | КЗР 0221606А-07 | Зацеп | |
| 11 | КЗР 0222603А | Пружина | |
| 12 | КЗР 0225414А | Кронштейн | |
| 13 | КСН 0100107 | Пробка | |
| 14 | Болт М8-6ех25-7796 | Болт М8-6ех25-7796 | |
| 15 | Болт М10-6ех30-7796 | Болт М10-6ех30-7796 | |
| 16 | Болт М10-6ех90-7796 | Болт | |
| 17 | Гайка М8-6G-2526 | Гайка М8-6G-2526 | |
| 18 | Гайка М12-6G-2526 | Гайка М12-6G-2526 | |
| 19 | Гайка М12-LH-6G-2526 | Гайка М12-LH-6G-2526 | |
| 20 | Гайка М16х1,5-6G-2526 | Гайка М16х1,5-6G-2526 | |
| 21 | Масленка 1.1-19853 | Масленка 1.1-19853 | |
| 22 | Ось 6-20в12х45-9650 | Ось | |
| 23 | Ремень В/171850Li(1890Ld) | Ремень | |
| 24 | Ремень НВ 1890А | Ремень | |
| 25 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 | |
| 26 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 | |
| 27 | Шайба А8-6958 | Шайба | |
| 28 | Шайба А10-6958 | Шайба | |
| 29 | Шайба А14-6958 | Шайба | |
| 30 | Шайба 20-6949 | Шайба | |
| 31 | Шайба С14х25-11371 | Шайба | |
| 32 | Шайба С20-11371 | Шайба | |
| 33 | Шплинт 4х25-397 | Шплинт 4х25-397 | |
| 34 | Шплинт 5х32-397 | Шплинт 5х32-397 | |
| 35 | Шпонка 12х2х50-24068 | Шпонка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
