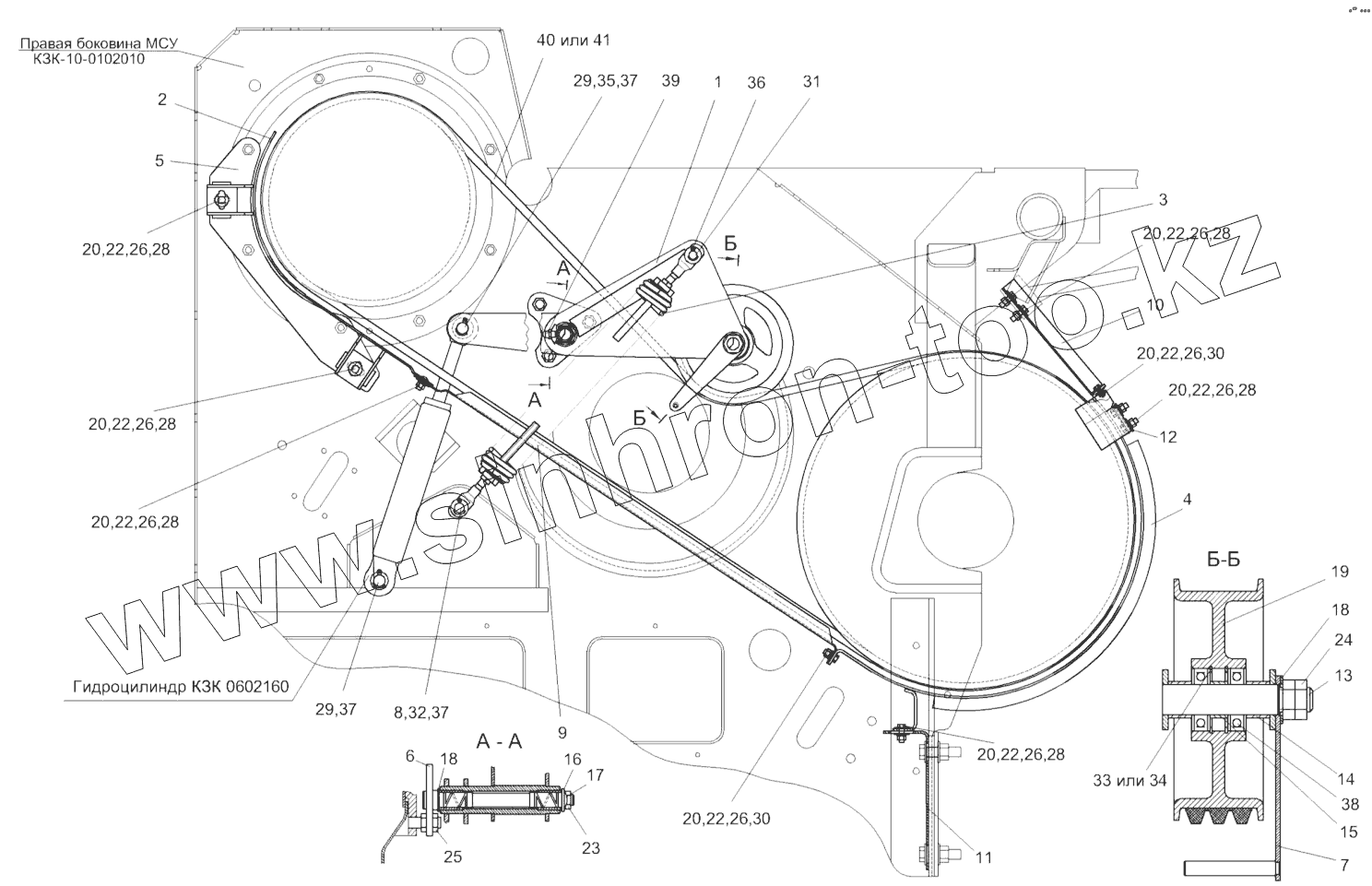

Каталог запасных частей к технике: Гомсельмаш КЗС-10К (ПОЛЕСЬЕ). Привод наклонной камеры КЗК-10-0125000
КЗК-10-0125000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
20
20
20
20
20
20
20
22
22
22
22
22
22
22
22
23
24
25
26
26
26
26
26
26
26
26
28
28
28
28
28
28
29
29
30
30
31
32
33
34
35
36
37
37
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0125000 | КЗК-10-0125000 | Привод наклонной камеры | |
| 1 | КЗК-10-0125010 | Рычаг | |
| 2 | КЗК-10-0125030 | Щиток | |
| 3 | КЗК-10-0125050 | Пружина | |
| 4 | КЗК-10-0125060 | Щиток | |
| 5 | КЗК-10-0125080 | Опора | |
| 6 | КЗК-10-0125130 | Опора | |
| 7 | КЗК 0125070 | Кронштейн | |
| 8 | КЗК 0125140 | Ось | |
| 9 | КЗК-10-0125407 | Щиток | |
| 10 | КЗК-10-0125422 | Щиток | |
| 11 | КЗК-10-0125438 | Кронштейн | |
| 12 | КЗК-10-0125411 | Кронштейн | |
| 13 | КЗК-10-0125601 | Ось | |
| 14 | КЗК 0221802А-03 | Втулка | |
| 15 | КЗК 0221802А-04 | Втулка | |
| 16 | ПКК 0117434 | Шайба | |
| 17 | ПКК 0117435 | Шайба | |
| 18 | КИС 0105438 | Шайба регулировочная | |
| 19 | КПР 6105101-02 | Ролик | |
| 20 | Болт М8-6ех25-7796 | Болт М8-6ех25-7796 | |
| 21 | Болт М8-6ех25-7802 | Болт М8-6ех25-7802 | |
| 22 | Гайка М8-6G-5915 | Гайка М8-6G-5915 | |
| 23 | Гайка М18х1,5-6G-5916 | Гайка | |
| 24 | Гайка М20х1,5-6G-5916 | Гайка М20х1,5-6G-5916 | |
| 25 | Гайка М16х1,5-6G-2526 | Гайка М16х1,5-6G-2526 | |
| 26 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 | |
| 27 | Шайба 12Т 65Г-6402 | Шайба 12Т 65Г-6402 | |
| 28 | Шайба А.8.01-6958 | Шайба А.8.01-6958 | |
| 29 | Шайба 20.01-9649 | Шайба 20.01-9649 | |
| 30 | Шайба С8.01-11371 | Шайба С8.01 – 11371 | |
| 31 | Шайба С14.01-11371 | Шайба | |
| 32 | Шайба С16.01-11371 | Шайба | |
| 33 | Кольцо В52-13941 | Кольцо В52-13941 | |
| 34 | Кольцо В52-13943 | Кольцо | |
| 35 | Ось 6-20b12х50-9650 | Ось | |
| 36 | Шплинт 4х28-397 | Шплинт | |
| 37 | Шплинт 5х32-397 | Шплинт 5х32-397 | |
| 38 | Подшипник 180205-8882 | Подшипник 180205-8882 | |
| 39 | Масленка 1.2-19853 | Масленка 1.2-19853 | |
| 40 | Ремень 3 НВ 3812 «К» А | Ремень | |
| 41 | Ремень 3 НВ 3812 La | Ремень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
