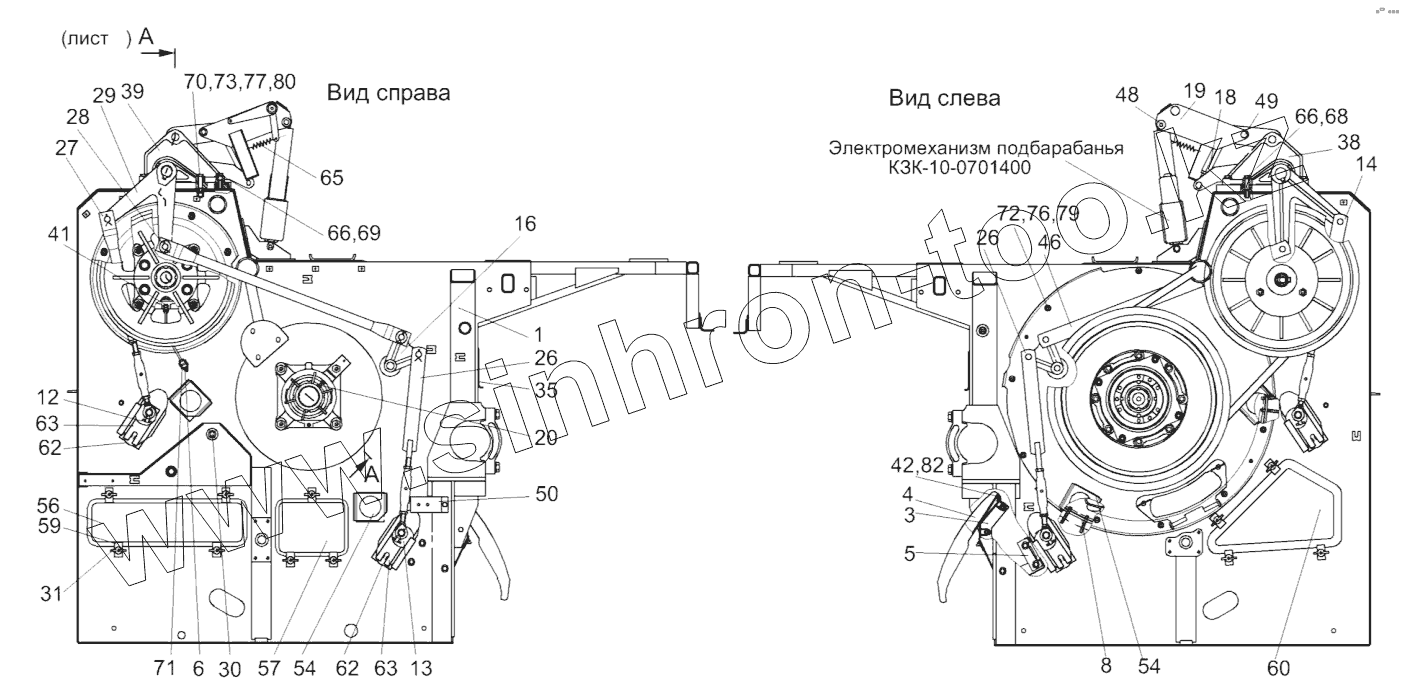

Каталог запасных частей к технике: Гомсельмаш КЗС-10К (ПОЛЕСЬЕ). Аппарат молотильный КЗК-10-0102000
1
3
4
5
6
8
12
13
14
16
18
19
20
26
26
27
28
29
30
31
35
38
39
41
42
46
48
49
50
54
54
56
57
59
60
62
62
63
63
65
66
66
68
69
70
71
72
73
76
77
79
80
82
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0102000 | КЗК-10-0102000 | Аппарат молотильный | |
| 1 | КЗК-10-0102040 | Рама | |
| 3 | КЗК-10-0102130 | Камнеуловитель | |
| 4 | КЗК-10-0102300 | Щиток | |
| 5 | КЗК-10-0102310 | Щит | |
| 6 | КЗК-10-0102360 | Маслопровод | |
| 8 | КЗК-10-0103000 | Подбарабанье | |
| 12 | КЗК-10-0115030 | Фиксатор | |
| 13 | КЗК-10-0115030-01 | Фиксатор | |
| 14 | КЗК-10-0115040 | Стяжка | |
| 16 | КЗК-10-0115080 | Рычаг | |
| 18 | КЗК-10-0115110 | Тяга | |
| 19 | КЗК-10-0115130 | Рычаг | |
| 20 | КЗК 0102040 | Датчик | |
| 26 | КЗК 0115040 | Стяжка | |
| 27 | КЗК 0115060А-01 | Стяжка | |
| 28 | КЗК 0115080 | Тяга | |
| 29 | КЗК 0115110-01 | Рычаг | |
| 30 | КЗК 0125140 | Ось | |
| 31 | КИЛ 0150750 | Гайка-барашек | |
| 35 | КЗК-10-0102003 | Пластина | |
| 38 | КЗК-10-0102103 | Опора | |
| 39 | КЗК-10-0102103-01 | Опора | |
| 41 | КЗК-10-0102601 | Штуцер | |
| 42 | КЗК-10-0102606 | Ось | |
| 46 | КЗК-10-0115401 | Тяга | |
| 48 | КЗК-10-0115617-01 | Ось | |
| 49 | КЗК-10-0115618 | Ось | |
| 50 | КЗК 0102405 | Кронштейн | |
| 54 | КЗК 0102421 | Крышка | |
| 56 | КЗК 0102435 | Крышка | |
| 57 | КЗК 0102437 | Крышка | |
| 59 | КЗК 0102464 | Прижим | |
| 60 | КЗК 0102465 | Крышка | |
| 62 | КЗК 0115409 | Щиток | |
| 63 | КЗК 015411 | Прижим | |
| 65 | УЭС 1100606 | Пружина | |
| 66 | УЭС 0100607 | Шайба | |
| 68 | Болт М12-6ех65-7796 | Болт М12-6ех65-7796 | |
| 69 | Болт М12-6ех45-7796 | Болт М12-6ех45-7796 | |
| 70 | Болт М12-6ех70-7796 | Болт М12-6ех70-7796 | |
| 71 | Гайка М16х1,5-6G-2526 | Гайка М16х1,5-6G-2526 | |
| 72 | Гайка М10-6G-5915 | Гайка М10-6G-5915 | |
| 73 | Гайка М12-6G-5915 | Гайка М12-6G-5915 | |
| 76 | Шайба 10 65Г-6402 | Шайба | |
| 77 | Шайба 12 65Г-6402 | Шайба 12 65Г-6402 | |
| 79 | Шайба С.10.01-11371 | Шайба С.10.01-11371 | |
| 80 | Шайба С.12.01-11371 | Шайба С.12.01-11371 | |
| 82 | Шплинт 2х16-397 | Шплинт 2х16-397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
